Composants et emplacement des composants

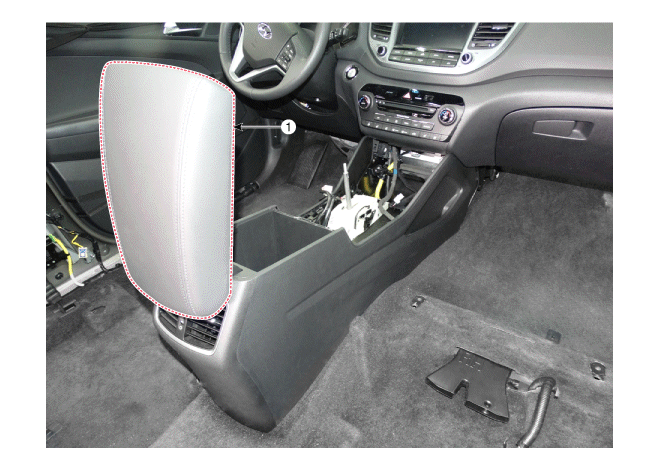

EMPLACEMENT DES COMPOSANTS

1. Accoudoir de console

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposer l’ensemble de la console du plancher. (Reportez-vous à Console au plancher - "Console au plancher")

2.	Enlever le couvercle arrière de la console. (Reportez-vous à console au plancher - "Revêtement de console arrière".)

3.	Desserrez les vis de fixation de l'accoudoir de la console.

4.	Desserrez la vis de fixation et retirez l'accoudoir de console (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez les clips endommagés (ou retenues de type goupille).
