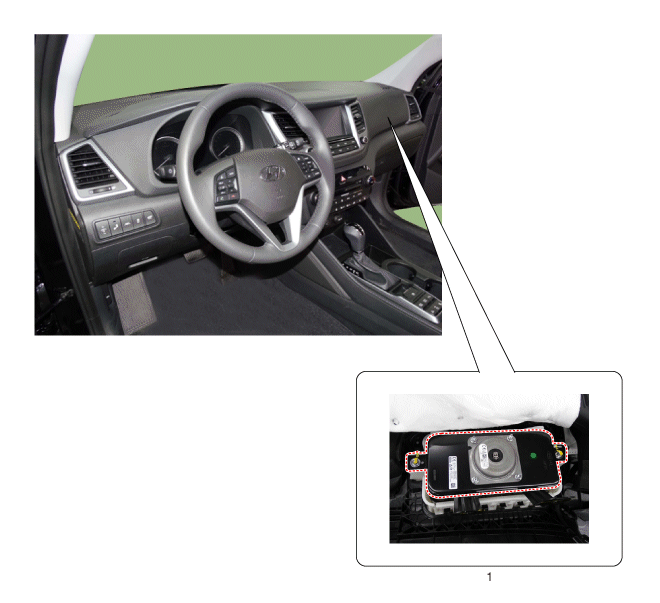

Composants et emplacement des composants

COMPOSANTS

1. Airbag du passager (PAB)

Description et fonctionnement

Description

L′airbag passager (PAB) est posé à l′intérieur du tableau de bord et protège le passager à l′avant en cas de collision frontale. Le module d′airbag décide de la nécessité et du moment du déploiement de l′airbag passager.

•	Ne tentez jamais de mesurer la résistance du circuit du module d'airbag (charge explosive), même si vous utilisez un testeur spécifié. Si la résistance du circuit est mesurée avec un testeur, l'airbag se gonflera accidentellement, entraînant de sérieuses blessures.

Procédures de réparation

DÉPOSE

1.	Débranchez le câble négatif de la batterie et attendez au moins trois minutes avant de commencer à travailler.

2.	Enlever la boîte à gants. (Voir Carrosserie - "Couvercle supérieur de la boîte à gants")

3.	Déposez les boulons de fixation de l'airbag passager.

4.	Débranchez le connecteur du module de l'airbag du passager (A).

Enlevez le coussin anti-collision.

(Reportez-vous à Carrosserie - "Tableau de bord principal")

•	Remplacez le tableau de bord endommagé une fois que le PAB a été déployé.

Enlevez les boulons de fixation du tableau de bord. Retirez ensuite l'airbag passager.

•	Le module d'airbag, une fois enlevé, doit être entreposé dans un endroit propre et sec, avec le côté coussin vers le haut.

INSTALLATION

1.	Enlevez la clé du contact du véhicule.

2.	Débranchez le câble négatif de la batterie et attendez au moins trois minutes avant de commencer à travailler.

Placez un airbag passager sur le rembourrage de sécurité et serrez les écrous de fixation de l'airbag passager.

Couple de serrage:

4,0 ~6,0 N.m (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,4 lb-ft)

4.	Installez le coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord principal")

Serrez les boulons de fixation du tableau de bord de l'airbag passager.

Couple de serrage :

9,0 ~ 11,0 N.m (0,9 ~ 1,2 kgf.m, 4,28 ~ 8,1 lb-ft)

6.	Branchez le connecteur du faisceau de l'airbag passager au connecteur du faisceau principal du SRS (A).

7.	Reposez la boîte à gants. (Reportez-vous à Carrosserie - "Tableau de bord central")

8.	Branchez à nouveau le câble négatif de la batterie.

Une fois l'airbag passager posé, vérifiez que le système fonctionne correctement.

•	Tournez l′interrupteur d′allumage sur ON ; la lampe témoin SRS doit s'allumer pendant environ six secondes, puis s'éteindre.
