Hyundai Tucson Revue Technique Automobile: Amortisseur arrière

Hyundai Tucson Revue Technique Automobile / Système de suspension / Système de suspension arrière / Amortisseur arrière

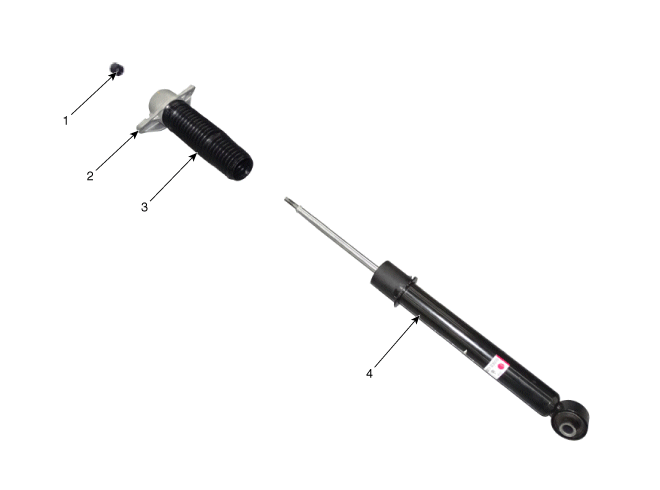

Composants et emplacement des composants

COMPOSANTS

1. Couvercle du contre-écrou
2. Support

3. Couvercle pare-poussière
4. Amortisseur

Procédures de réparation

DÉPOSE

Déposez l'ensemble roue/pneu avant (A) du moyeu.

Couple de serrage:

88,3 ~ 107,9 Nm (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft)

•	Faites attention de ne pas endommager les boulons du moyeu pendant que vous enlevez la roue et le pneu avant (A).

Desserrez l'écrou et le boulon de fixation, puis séparez l'amortisseur du bras inférieur.

Couple de serrage:

137,3 ~ 156,9 Nm (14,0 ~ 16,0 kgf.m, 101,3 ~ 115,7 lb-ft)

•	Réglez le cric de transmission sous le bras inférieur afin de retirer l'amortisseur en l'absence de charge.

Desserrez les boulons de fixation (A) de l'amortisseur.

Couple de serrage:

49,0 ~ 63,7 Nm (5,0 ~ 6,5 kgf.m, 36,2 ~ 47,0 lb-ft)

4.	Pour la pose, suivez la procédure inverse de la dépose.

DÉMONTAGE

1.	Retirez le couvercle du contre-écrou et installez le SST(09546-3X100).

2.	L'amortisseur arrière est séparé du support (A) et de l'amortisseur (B).

Contrôle

1.	Vérifiez que les pièces en caoutchouc ne sont pas usées ni détériorées.

2.	Comprimez et étendez la tige du piston (A) et vérifiez qu'il n'y a aucune résistance anormale ou bruit anormal pendant le fonctionnement.

Dépose

1.	Déposez le bouchon de frappe (B) de l'amortisseur.

Retirez le gaz en perçant un trou dans le joint d'huile interne.

•	Le gaz qui s'évacue est inoffensif, mais faites attention aux copeaux qui volent lors du perçage.

Remontage

1.	Le remontage est réalisé dans l′ordre inverse du démontage.

2.	Avec SST (09546-3X100), installez le contre-écrou.

Composants et emplacement des composants

COMPOSANTS [ 2WD ] 1. Bras oscillant 2. Amortisseur arrière 3. Bras supérieur arrière 4. Ressort hélicoïdal 5. Cadre auxiliaire 6. Bar ...

Bras supérieur arrière: Procédures de réparation

DÉPOSE 1. Déposez l'ensemble roue/pneu avant (A) du moyeu. Couple de serrage: 88,3 ~ 107,9 Nm (9,0 ~ 11,0 kgf.m, 65,1 ~ 79 ...
