Hyundai Tucson Revue Technique Automobile: Amplificateur externe
Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Amplificateur externe

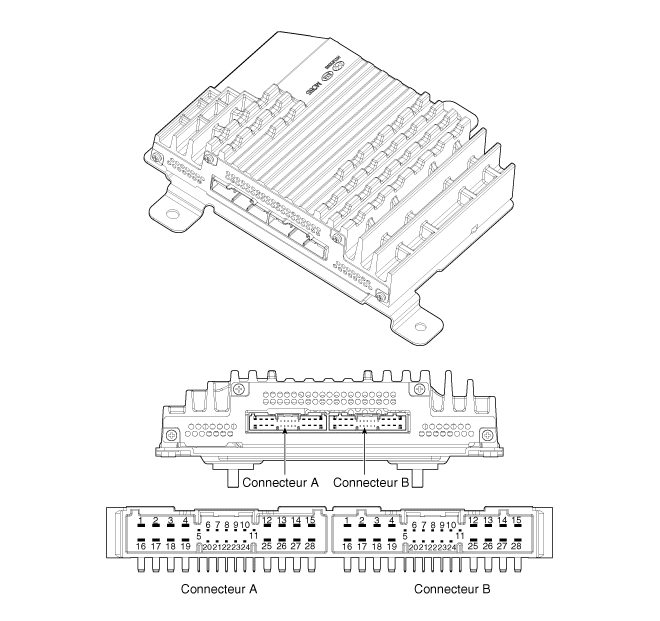

Composants et emplacement des composants
| COMPOSANTS |
|
NON |
CONNECTEUR A |
NON |
CONNECTEUR B |
|
1 |
BATT (+) |
1 |
Haut-parleur des aigus droit (-) |
|
2 |
BATT (+) |
2 |
Haut-parleur des aigus droit (-) |
|
3 |
BATT (+) |
3 |
Haut-parleur des aigus gauche (-) |
|
4 |
BATT (+) |
4 |
Haut-parleur des aigus gauche (-) |
|
5 |
- |
5 |
- |
|
6 |
CAN multimédia (haut) |
6 |
- |
|
7 |
CAN multimédia (bas) |
7 |
- |
|
8 |
AUDIO |
8 |
- |
|
9 |
Voix de navigation (+) |
9 |
- |
|
10 |
- |
10 |
- |
|
11 |
- |
11 |
- |
|
12 |
- |
12 |
Haut-parleur de la porte arrière droit (-) |
|
13 |
- |
13 |
Haut-parleur de la porte arrière droit (-) |
|
14 |
- |
14 |
Haut-parleur de la porte arrière gauche (-) |
|
15 |
- |
15 |
Haut-parleur de la porte arrière gauche (-) |
|
16 |
masse |
16 |
Caisson de basses 1 (-) |
|
17 |
masse |
17 |
Caisson de basses 1 (-) |
|
18 |
masse |
18 |
Caisson de basses 2 (-) |
|
19 |
masse |
19 |
Caisson de basses 2 (-) |
|
20 |
SPDIF (+) |
20 |
- |
|
21 |
SPDIF (+) |
21 |
- |
|
22 |
Masse SPDIF (Bouclier) |
22 |
- |
|
23 |
Voix de navigation (+) |
23 |
- |
|
24 |
- |
24 |
- |
|
25 |
- |
25 |
Haut-parleur de la porte avant gauche (-) |
|
26 |
- |
26 |
Haut-parleur de la porte avant gauche (-) |
|
27 |
Haut-parleur central avant (-) |
27 |
Haut-parleur de la porte avant droit (-) |
|
28 |
Haut-parleur central avant (-) |
28 |
Haut-parleur de la porte avant droit (-) |
Procédures de réparation
| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Déposez la garniture latérale du coffre à bagages droit [D].
(Reportez-vous à Carrosserie - "Garniture latérale du coffre")
|
| 3. |
Retirez l'amplificateur externe (B) après avoir déconnecté le connecteur
(A) et desserrez les écrous de fixation.
|
| INSTALLATION |
| 1. |
Installez l'amplificateur externe après avoir connecté les connecteurs.
|
| 2. |
Installez la garniture latérale droite du coffre à bagages.
|
| 3. |
Brancher la borne négative (-) de la batterie.
|
