Composants et emplacement des composants

COMPOSANTS

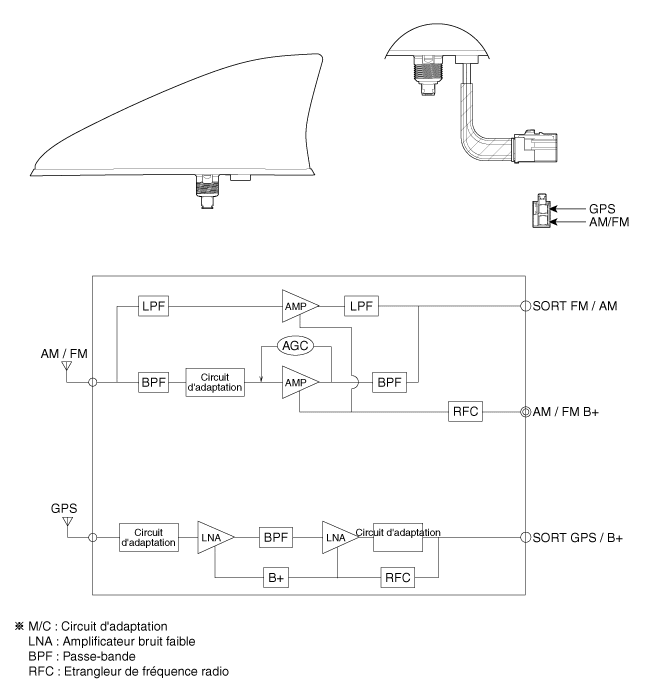

[Antenne de toit (AM/FM + GPS)]

Procédures de réparation

DÉPOSE

ATENNE DE TOIT

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez la garniture du toit. (Reportez-vous à Carrosserie - "Garniture de toit")

3.	Déconnectez les connecteurs et le câble de l'antenne du toit (A).

4.	Rétirez l'antenne du toit (A) en desserrant un écrou (B).

INSTALLATION

Antenne de toit

1.	Branchez les connecteurs de l'antenne du toit.

Installez la garniture du toit.

•	Vérifiez que les câbles et les connecteurs sont branchés correctement.

•	Vérifiez que le système AVN fonctionne correctement.
