Composants et emplacement des composants

COMPOSANTS

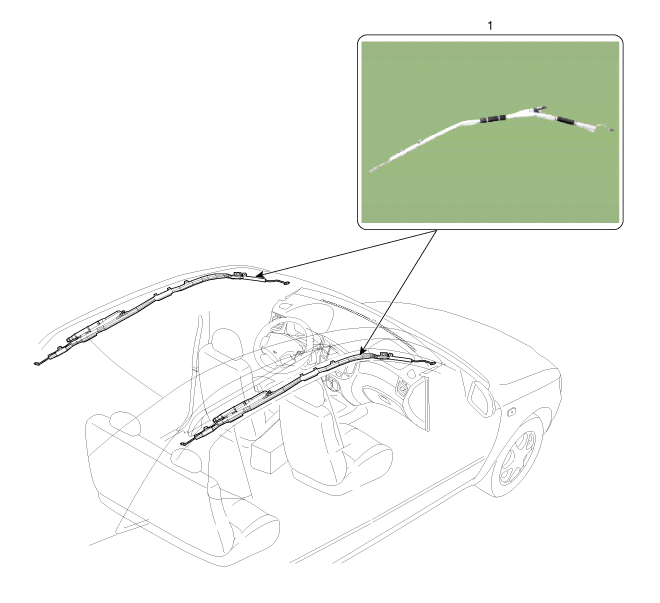

1. Airbag rideau (CAB)

Description et fonctionnement

Description

Les deux airbags rideau sont posés à l′intérieur de la garniture de plafonds (gauche et droit) et protègent le conducteur et le passager du danger en cas de collision latérale. Le module d′airbag détermine si les airbags rideau doivent être déployés ou non grâce au signal des capteurs d′impact latéraux (SIS).

•	N'essayez jamais de mesurer la résistance du circuit module d′airbag même en utilisant l′outil de vérification spécifié. Si vous tentez de mesurer la résistance à l′aide d′un testeur, l′airbag se gonflera accidentellement, entraînant de sérieuses blessures.

Procédures de réparation

DÉPOSE

1.	Débranchez le câble négatif de la batterie et attendre au moins 3 minutes avant de commencer à travailler.

2.	Déposez la garniture du toit. (Reportez-vous à Carrosserie - "Garniture de toit")

3.	Débranchez le connecteur de faisceau d′airbag rideau.

4.	Après avoir desserré les boulons et les écrous de fixation, enlevez l'airbag rideau.

INSTALLATION

1.	Enlevez la clé du contact du véhicule.

2.	Déconnectez le câble négatif de la batterie et patientez au moins trois minutes.

Serrez les boulons et écrous de fixation de l'airbag rideau.

Couple de serrage:

Boulon : 9,8 ~ 11,8 N.m ( 1,0 ~1,2 kgf.m, 7,2 ~ 8,7 lb-ft)

Écrou : 4,0 ~ 6,0 N.m ( 0,4 ~ 0,6 kgf.m, 2,9 ~ 4,4 lb-ft)

•	Ne tordez jamais le module d'airbag lors de l'installation. Si le module d'airbag est tordu, le module d'airbag risque de fonctionner anormalement.

4.	Connectez le connecteur de l'airbag rideau.

5.	Installez la garniture du toit. (Reportez-vous à Carrosserie - "Garniture de toit")

6.	Branchez à nouveau le câble négatif de la batterie.

Une fois l′airbag rideau (CAB) posé, vérifiez que le système fonctionne correctement :

•	Tournez l′interrupteur d′allumage sur ON ; la lampe témoin SRS doit s'allumer pendant environ six secondes, puis s'éteindre.
