Hyundai Tucson Revue Technique Automobile: Boîte de relais (Compartiment moteur)

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Fusibles et relais / Boîte de relais (Compartiment moteur)

Composants et emplacement des composants

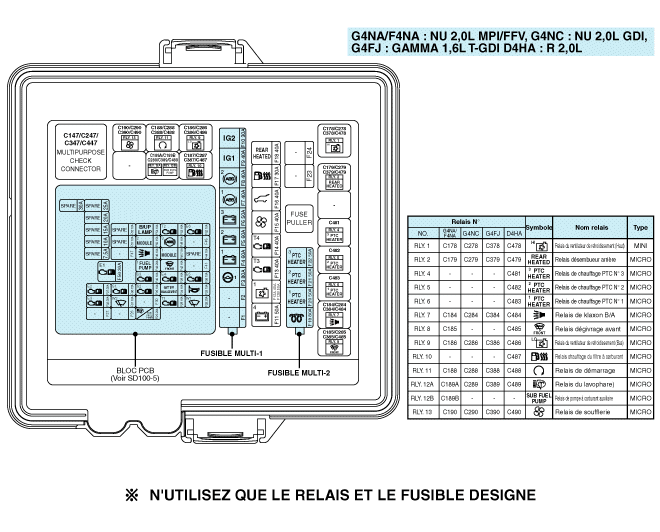

EMPLACEMENT DES COMPOSANTS

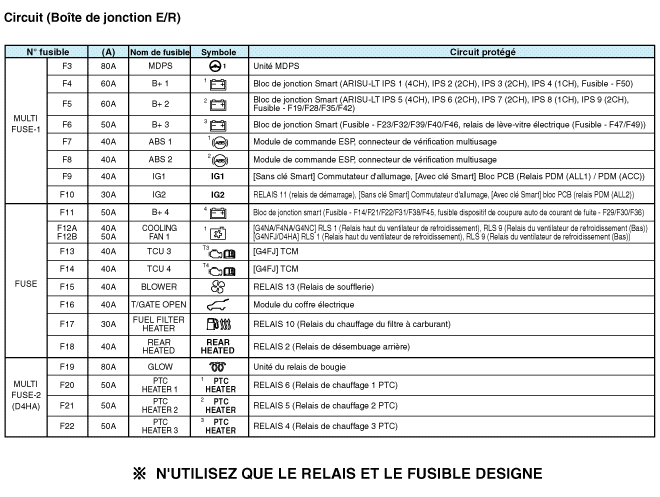

Bloc de jonction du local moteur

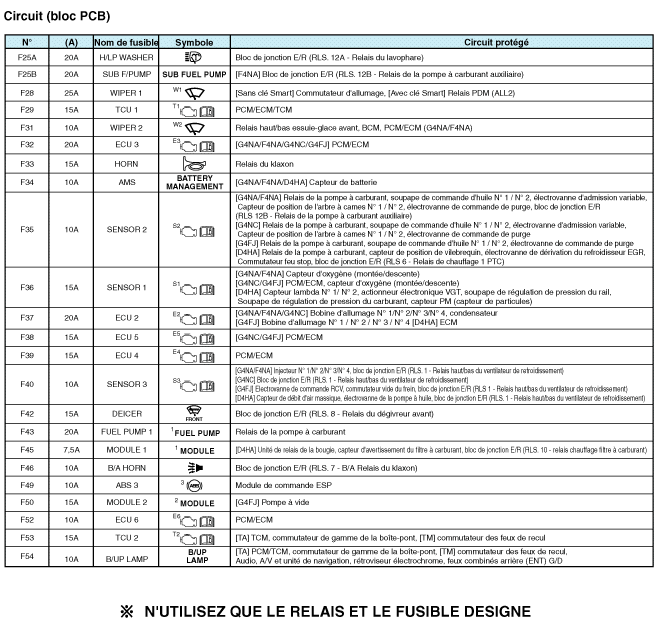

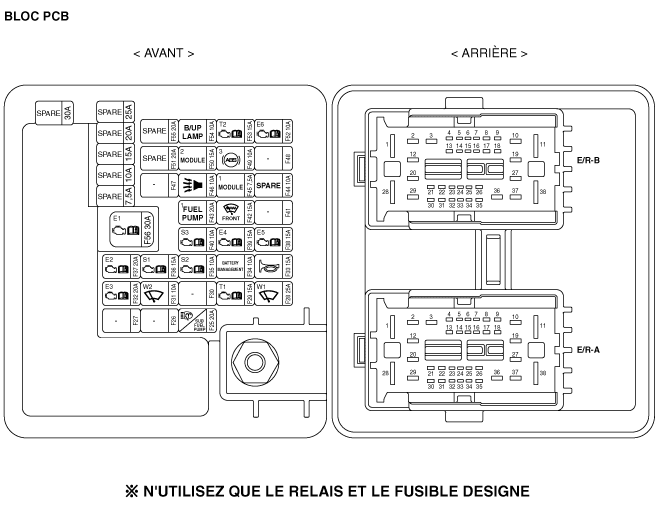

Bloc à noyau métallique (PCB)

Procédures de réparation

Contrôle

1.	Débranchez la borne négative (-) de la batterie.

2.	Tirez le relais du bloc de relais du compartiment moteur.

RELAIS D′ALIMENTATION (TYPE A)

Contrôlez la continuité entre les bornes.

1.	Après l'apport d'alimentation entre les bornes de relais N° 85 et 86, vérifiez s'il y a une continuité entre les bornes N° 30 et 87.

2.	Après déconnexion de l'alimentation entre les bornes de relais N° 85 et 86, vérifiez s'il n'y a pas de continuité entre les bornes N° 30 et 87. Bloc de relais compartiment moteur

RELAIS D′ALIMENTATION (TYPE B)

Contrôlez la continuité entre les bornes.

1.	Après l'apport d'alimentation entre les bornes de relais N° 85 et 86, vérifiez s'il y a une continuité entre les bornes N° 30 et 87.

2.	Après déconnexion de l'alimentation entre les bornes de relais N° 85 et 86, vérifiez s'il n'y a pas de continuité entre les bornes N° 30 et 87.

Bloc PCB métal

1.	Débranchez la borne négative (-) de la batterie.

2.	Retirez le fusible multiple.

3.	Poussez les quatre crochets (B) en direction de la flèche et soulevez le bloc PCB en métal (A).

4.	Déposez le bloc PCB de noyau en métal après avoir débranché le connecteur.

Fusible

1.	Vérifiez que les porte-fusibles sont maintenus de manière lâche et que tous les fusibles sont fixés en toute sécurité par les supports.

2.	Vérifiez que chaque circuit de fusible a une capacité de fusible exacte.

Contrôlez si les fusibles sont endommagés.

•	Si un fusible doit être remplacé veillez à le remplacer par un neuf de même capacité. Identifiez toujours la cause d'un fusible grillé et éliminez tout problème avant d'installer un nouveau fusible.

Fusible multiple

Le fusible du compartiment moteur sert à optimiser l'ensemble.

–	Un fusible multiple complet (A) doit être remplacé même si un seul fusible est endommagé.

–	Lors du remplacement, reportez-vous au schéma "Emplacement des composants du compartiment moteur" pour contrôler les capacités des fusibles et l'organisation du circuit.

–	Utilisez le fusible multiple de la capacité de fusible exacte pour chaque circuit.
