Hyundai Tucson Revue Technique Automobile: Boucle de ceinture de sécurité arrière

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Courroie de siège arrière / Boucle de ceinture de sécurité arrière

Composants et emplacement des composants

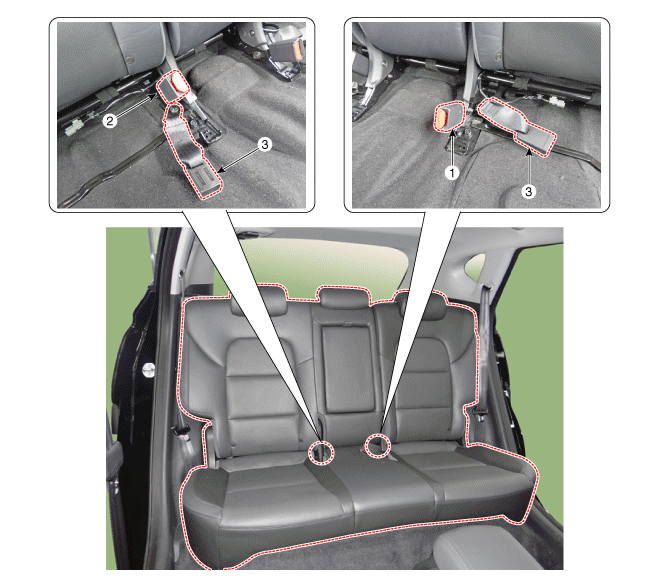

EMPLACEMENT DES COMPOSANTS

1. Boucle ceinture de sécurité arrière [G]
2. Boucle ceinture de sécurité arrière [D]

3. Boucle de ceinture de sécurité arrière centrale

Procédures de réparation

REMPLACEMENT

1.	Déposez l’ensemble de coussin de la banquette arrière. (Voir Siège arrière - "Coussin de siège arrière")

Desserrez le boulon et l'écrou, puis retirez la boucle de ceinture de sécurité arrière (A).

(Gauche)

Couple de serrage:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgf.m, 28,9 ~ 39,8 lb-ft)

(Droit)

Couple de serrage:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgf.m, 28,9 ~ 39,8 lb-ft)

[Centre]

Couple de serrage:

39,2 ~ 53,9 Nm (4,0 ~ 5,5 kgf.m, 28,9 ~ 39,8 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	La boucle et la languette de modèles différents sont impossibles à serrer; par conséquent, vérifiez que les deux éléments appartiennent au même modèle.

•	Faites la distinction entre la boucle du siège latéral arrière et la boucle du siège central avant de verrouiller.

•	Si des corps étrangers sont bloqués dans le bouton interne de la boucle, cela peut causer des interférences pendant le processus de verrouillage, entraînant un problème fonctionnel (boissons (sodas visqueux), cure-dents, sable, plastique, vinyle, pièces métalliques, etc.).

•	Après avoir serré la boucle et la languette, contrôlez la force de serrage avec une jauge de mesure de force poussée-traction (force de serrage : 3 kgf ou moins).
