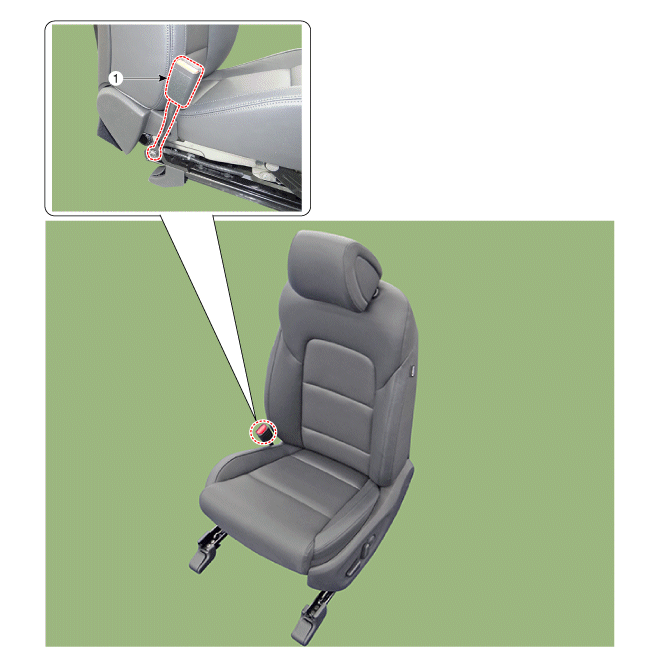

EMPLACEMENT DES COMPOSANTS |
1. Boucle de la ceinture de sécurité
avant |
REMPLACEMENT |
1. |
Enlevez l'ensemble du siège avant.
(Reportez-vous à Siège avant- "Siège avant")
|
2. |
Débranchez le câblage du connecteur de la boucle de la ceinture de sécurité
avant (A).
|
3. |
Après avoir desserré le boulon de fixation, retirez la boucle de ceinture
de sécurité avant (A).
|
4. |
Pour la pose, suivez la procédure inverse de la dépose.
|
Fixation d'un dispositif de retenue enfant avec le système d'ancrage de sangle
supérieure
Les supports du dispositif de retenue enfant sont situés derrière les dossiers
des sièges.
1.Faites passer la sangle du dispositif de retenue enfant pardessus le dossier.
Sur les véhicules équipés d'appuie-tête réglables, faites passer la sangle entre
les tiges de l'appuie- ...
Diagrammes schématiques
DIAGRAMME SCHÉMATIQUE
FONCTION DE LA BORNE
N°
FONCTION DE LA BORNE
1
B.
2
NC
3
NC
4
MASSE
5
NC
...
