Composants et emplacement des composants

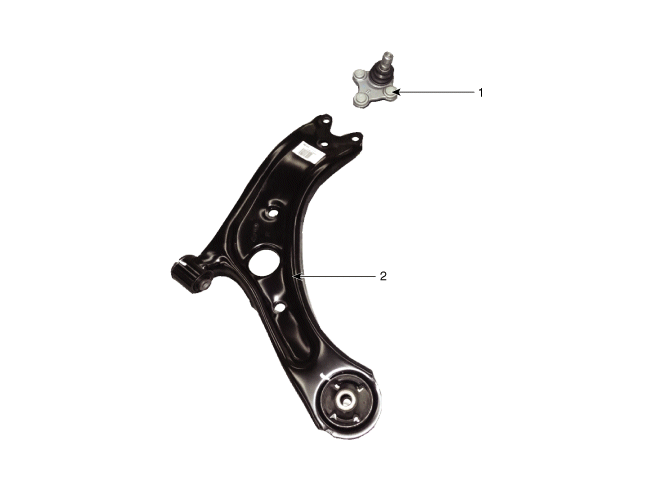

COMPOSANTS

1. Ensemble du joint à rotule
2. Ensemble du bras inférieur avant

Procédures de réparation

DÉPOSE

Déposez l'ensemble roue/pneu avant (A) du moyeu.

Couple de serrage:

88,2 ~ 107,8 N.m (9,0 ~ 11,0 kgf.m, 65,0 ~ 79,5 lb-ft)

•	Faites attention de ne pas endommager les boulons du moyeu pendant que vous enlevez la roue et le pneu avant (A).

Desserrez le boulon et l'écrou après avoir enlevé la goupille (A).

Couple de serrage:

98,1 ~ 117,7 N.m (10,0 ~ 12,0 kgf.m, 72,3 ~ 86,6 lb-ft)

•	N'utilisez pas de barre pour libérer le bras inférieur de l'articulation.

Enlevez le bras inférieur de l'articulation avec le SST (09568-4R100).

(1)	Installez le boulon de support (A) depuis le trou du boulon.

(2)	Installez la carrosserie de support (B) depuis l'essieu avant.

(3)	Serrez le boulon (C).

Retirez le bras inférieur avant (A) après avoir desserré les boulons et les écrous.

Couple de serrage

Avant : 117,7 ~ 137,3 N.m (12,0 ~ 14,0 kgf.m, 86,8 ~ 101,3 lb-ft)

Arrière : 156,9 ~ 176,5 N.m (16,0 ~ 18,0 kgf.m, 115,7 ~ 130,2 lb-ft)

5.	Pour la pose, suivez la procédure inverse de la dépose.

6.	Vérifiez l'alignement des roues. (Reportez-vous à pneus/roues - "Alignement")

REMPLACEMENT

Remplacement du joint à rotule du bras inférieur

Déposez l'ensemble roue/pneu avant (A) du moyeu.

Couple de serrage:

88,2 ~ 107,8 N.m (9,0 ~ 11,0 kgf.m, 65,0 ~ 79,5 lb-ft)

•	Faites attention de ne pas endommager les boulons du moyeu pendant que vous enlevez la roue et le pneu avant (A).

Desserrez le boulon et l'écrou après avoir enlevé la goupille (A).

Couple de serrage:

98,1 ~ 117,7 N.m (10,0 ~ 12,0 kgf.m, 72,3 ~ 86,6 lb-ft)

•	N'utilisez pas de barre pour libérer le bras inférieur de l'articulation.

Enlevez le bras inférieur de l'articulation avec le SST (09568-4R100).

(1)	Installez le boulon de support (A) depuis le trou du boulon.

(2)	Installez la carrosserie de support (B) depuis l'essieu avant.

(3)	Serrez le boulon (C).

4.	Déposez le joint à rotule après avoir desserré l'écrou (A).

Installez le nouveau joint à rotule et serrez l'écrou (A).

Couple de serrage:

98,1 ~ 117,7 N.m (10,0 ~ 12,0 kgf.m, 72,3 ~ 86,6 lb-ft)

Contrôle

1.	Vérifiez que la douille n'est pas usé ou détérioré.

2.	Vérifiez que la barre du stabilisateur avant n'est pas déformée.

3.	Vérifiez tous les boulons et écrous.
