Hyundai Tucson Revue Technique Automobile: Cadre de siège arrière

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / SIÈGE ARRIÈRE / Cadre de siège arrière

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

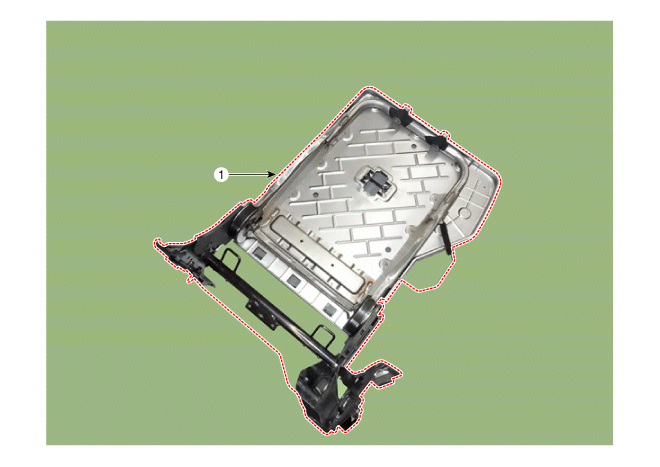

(Gauche)

1. Ensemble de l'armature du dossier de siège arrière

(Droit)

1. Ensemble de l'armature du dossier de siège arrière

Procédures de réparation

REMPLACEMENT

[Ensemble des sièges de la seconde rangée]

(Gauche)

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez l’ensemble de la banquette arrière. (Reportez-vous à Siège arrière - "Siège arrière")

2.	Déposez le revêtement du dossier de siège arrière [G]. (Reportez-vous à Siège arrière - "Siège arrière")

3.	Retirez la housse du coussin du siège arrière. (Reportez-vous à Siège arrière - "Housse du coussin du siège arrière")

Après avoir desserré le boulon de fixation, retirez la boucle de ceinture de sécurité avant.

Couple de serrage:

44,1 ~ 53,9 Nm (4,5 ~ 5,5 kgf.m, 32,5 ~ 39,8 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez les clips endommagés (ou retenues de type goupille).

(Droit)

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez l’ensemble de la banquette arrière. (Reportez-vous à Siège arrière - "Siège arrière")

2.	Déposez le revêtement du dossier de siège arrière [D]. (Reportez-vous à Siège arrière - "Siège arrière")

3.	Retirez la housse du coussin du siège arrière. (Reportez-vous à Siège arrière - "Housse du coussin du siège arrière")

Après avoir desserré le boulon de fixation, retirez la boucle de ceinture de sécurité avant.

Couple de serrage:

44,1 ~ 53,9 Nm (4,5 ~ 5,5 kgf.m, 32,5 ~ 39,8 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez les clips endommagés (ou retenues de type goupille).
