Hyundai Tucson Revue Technique Automobile: Cadre du siège avant

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / SIÈGE AVANT / Cadre du siège avant

Composants et emplacement des composants

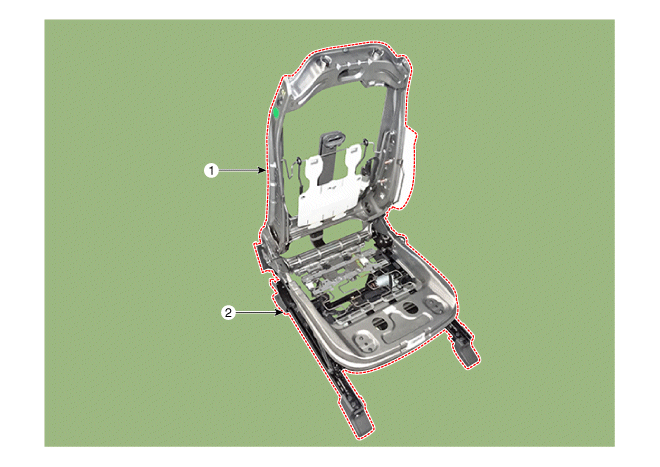

EMPLACEMENT DES COMPOSANTS

1. Ensemble de l'armature du dossier de siège avant

2. Ensemble de l'armature du coussin de siège avant

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Enlevez la housse du dossier de siège avant. (Reportez-vous à Siège avant - "Revêtement du dossier du siège avant")

2.	Déposez la housse du coussin du siège avant. (Reportez-vous à Siège avant - "Revêtement du siège avant")

Après avoir desserré les boulons de fixation, détachez le cadre du dossier de siège avant (A) du cadre du coussin de siège avant (B).

Couple de serrage:

44,1 ~ 53,9 Nm (4,5 ~ 5,5 kgf.m, 32,5 ~ 39,8 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Pour le siège équipé de l'airbag latéral, retirez l'airbag latéral du cadre de siège. (Reportez-vous à Retenue - "Module de l'airbag latéral")

•	Avant l'intervention, suivez toutes les précautions et procèdures d'intervention sur l'airbag. (Reportez-vous à Retenue - "Module de l'airbag latéral")
