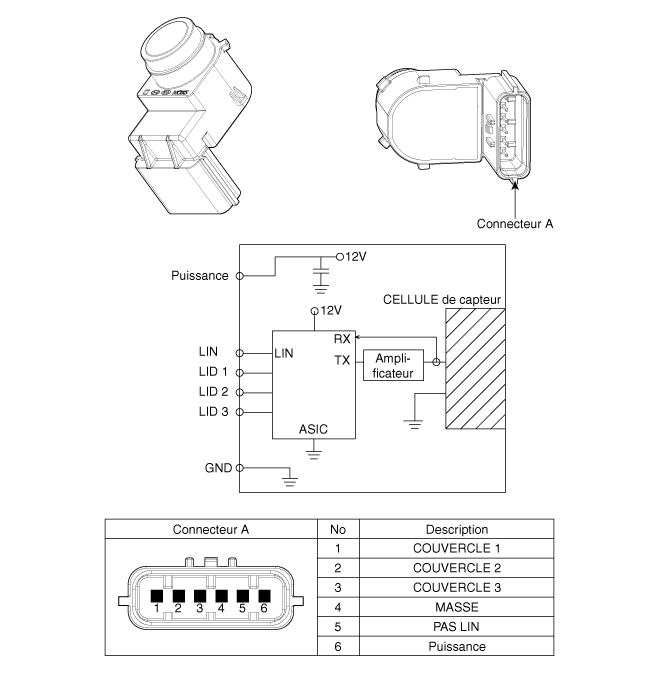

Composants et emplacement des composants
| composant |
Procédures de réparation
| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Enlevez le couvercle du pare-chocs arrière/avant.
(Reportez-vous à Carrosserie - "Capot du pare-chocs avant")
(Reportez-vous à Carrosserie - "Capot du pare-chocs arrière")
|
| 3. |
Débranchez le connecteur (B) du capteur d'aide au stationnement (A).
|
| 4. |
Retirez le capteur (A) en tirant les deux extrémités du support de capteur
(B).
|
| INSTALLATION |
| 1. |
Installez le capteur ultra arrière après avoir connecté le connecteur.
|
| 2. |
Installez le couvercle du pare-chocs.
|
| 3. |
Brancher la borne négative (-) de la batterie.
|
Description et fonctionnement
DESCRIPTION GÉNÉRALE zDE
L′INSTALLATION
RPAS (Système d'aide au stationnement) est un dispositif d'aide électronique
avertissant le conducteur à être attentif pe ...
