Hyundai Tucson Revue Technique Automobile: Capteur de pression
Description et fonctionnement
4RM ECU fait tourner une pompe de moteur (actionneur) pour la génération de
la pression d'huile. Il actionne ensuite un embrayage à disques multiples et
transfère le couple généré aux roues arrière. La valeur du couple varie en fonction
de la pression.
![](images/books/620/sslwd2010d.gif)

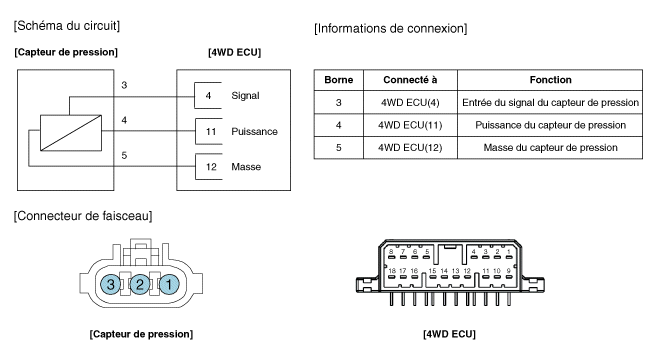

Diagrammes schématiques
![](images/books/620/stlwd6008l.gif)
Procédures de réparation
Si vous obtenez un code erreur associé au capteur de pression, contrôlez-le
suivant le processus d'inspection.
|
Procédure d'inspection du capteur de
pression |

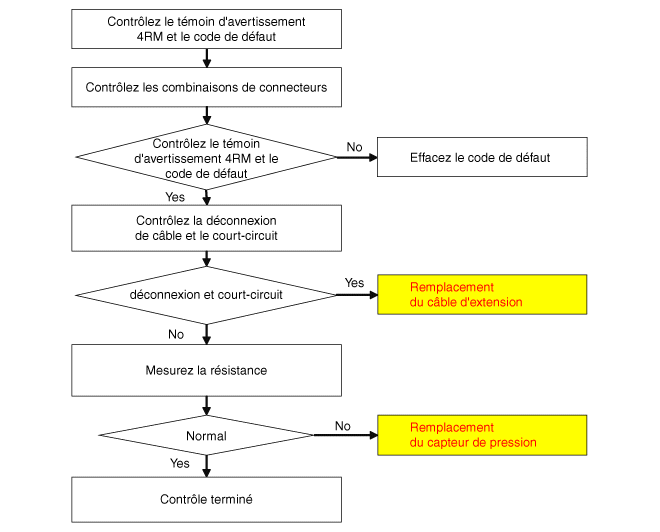

![](images/books/620/sslwd2104l.gif)
Mesurez la résistance du capteur de
pression |
1. |
Tournez l'interrupteur d'allumage sur OFF.
|
2. |
Débrancher le connecteur du capteur de pression.
|
3. |
Mesurez la résistance entre la borne du capteur et la borne.
|
4. |
Contrôlez la résistance mesurée. (Référez-vous au tableau)
Borne
|
Résistance
|
BROCHE 2 - BROCHE 3
|
2,755 ~ 4,133 kΩ
|
BROCHE 1 - BROCHE 3
|
1,892 ~ 2,838 kΩ
|
BROCHE 1 - BROCHE 2
|
1,714 ~ 2,838 kΩ
|
|
1. |
Déposez l'accouplement.
(Reportez-vous à Accouplement - "Dépose")
|
2. |
Déposez le câble d'extension (A).
![](images/books/620/sslwd2106d.gif)
|
3. |
Déposez le capteur de pression (A) avec une douille de 24 mm.
•
|
Maintenez l'horizontalité pour éviter les fuites pendant
la dépose du capteur de pression.
|
|
Couple de serrage :
7,8 ~ 9,8 N.m (0,8 ~ 1,0 kgf.m, 5,8 ~ 7,2 lb-ft)
|
![](images/books/620/sslwd2011d.gif)
|
• |
Contrôlez la propreté du capteur de pression avant installation.
|
• |
Contrôlez le joint torique du capteur de pression (A).
|
![](images/books/620/sslwd2012d.gif)
|
1. |
Pour la pose, suivez la procédure inverse de la dépose.
|
Description et fonctionnement
Description
4RM ECM commande la pompe du moteur (actionneur) pour la génération de la pression
d'huile. La pression engage un embrayage à disqu ...
