Hyundai Tucson Revue Technique Automobile / SYSTÈME DE TRANSMISSION AUTOMATIQUE / Système de contrôle transmission automatique / Câble de passage de vitesse

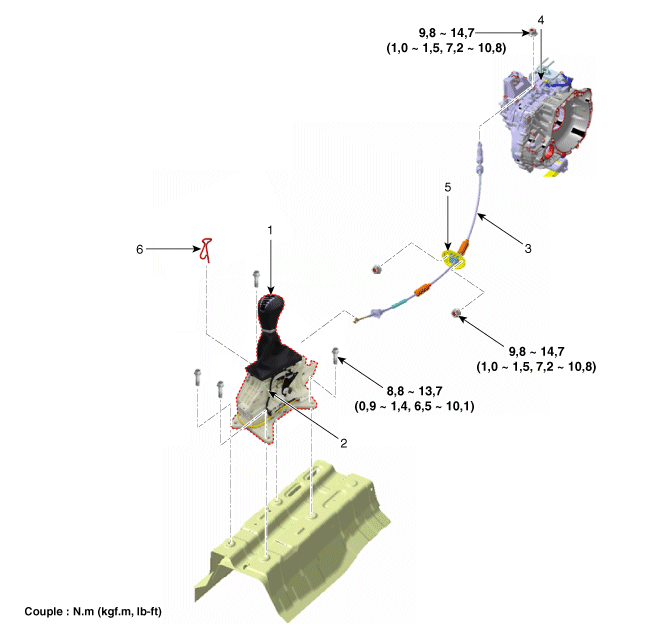

Composants et emplacement des composants

COMPOSANTS

1. Ensemble du pommeau de levier de passage des vitesses & du soufflet
2. Ensemble du levier de vitesse
3. Câble de changement de vitesse

4. Levier de commande manuelle
5. Retenue du câble de changement de vitesses
6. Goupille de retenue

Procédures de réparation

DÉPOSE

1.	Ensemble du filtre à air et conduite d'air (Reportez-vous au Système mécanique du moteur - "Filtre à air")

2.	Batterie et plateau de la batterie. (Reportez-vous à Système électrique du moteur - "Batterie".)

3.	Déposez l'écrou (A) du levier de commande manuelle.

4.	Retirez le câble de changement de vitesses (B) du support (C) sur le côté de la boîte-pont.

5.	Déposer l’ensemble de la console du plancher. (Reportez-vous au groupe Carrosserie - "Console au plancher")

6.	Déposez l'anneau de retenue (A).

7.	Déposez la conduite à air (A).

Débranchez le câble de changement de vitesses.

(1)	Débranchez le support de câble du levier de vitesses après (B) avoir appuyé sur le verrouillage.

(2)	Déconnectez le support de câble (A) du levier de vitesses.

9.	Déposez le module d’airbag. (Reportez-vous à Retenue - "Module de l'airbag")

10.	Déconnectez la retenue du câble de changement de vitesse (B) après avoir enlevé les écrous.

11.	Déposez le câble de passage des vitesses en le tirant vers l'intérieur.

INSTALLATION

Installez la retenue de câble de changement de vitesses (A).

Couple de serrage:

9,8 ~ 14,7 N.m (1,0 ~ 1,5 kgf.m, 7,2 ~ 10,8 lb-ft)

•	Installez le câble après avoir placé le levier de vitesses et le levier de commande manuel en position N.

2.	Installez le câble de changement de vitesses (A) dans le levier de vitesses.

3.	Installez l'anneau de retenue (A).

4.	Installez le câble de changement de vitesse (B) dans le support de câble (C).

5.	Alignez le trou (E) dans le levier de commande manuelle sur le trou de position "N" (F) du commutateur d'inhibiteur, puis insérez le de la douille de guidage du commutateur d'inhibiteur (SST N°: 09480-A3800).

6.	Serrez légèrement l'écrou (A) après avoir connecté l'extrémité du câble de changement de vitesse (B) dans le levier de commande manuel (D).

7.	Poussez légèrement le câble de changement de vitesse (B) dans la direction "F" indiquée pour éliminer le jeu du câble de changement de vitesse.

Serrez l'écrou (A) au couple spécifié.

Couple de serrage:

9,8 ~ 14,7 N.m (1,0 ~ 1,5 kgf.m, 7,2 ~ 10,8 lb-ft)

9.	Déposez la tige de guidage du commutateur d'inhibiteur (N° SST : 09480-A3800) du trou.

10.	Installez le module d'airbag. (Reportez-vous à Retenue - "Module de l'airbag")

11.	Installez la conduite à air (A).

12.	Installez l'ensemble de la console au plancher. (Reportez-vous au groupe Carrosserie - "Console au plancher")

13.	Installez l'ensemble du filtre à air. (Reportez-vous au Système mécanique du moteur - "Filtre à air")

14.	Posez la batterie et le plateau de la batterie. (Reportez-vous à Système électrique du moteur - "Batterie".)

15.	Installez le conduit d’air. (Reportez-vous au Système mécanique du moteur - "Filtre à air")

16.	Vérifiez que le fonctionnement est sûr dans chaque plage du commutateur d'inhibiteur correspondant à chaque position du levier de vitesses.
