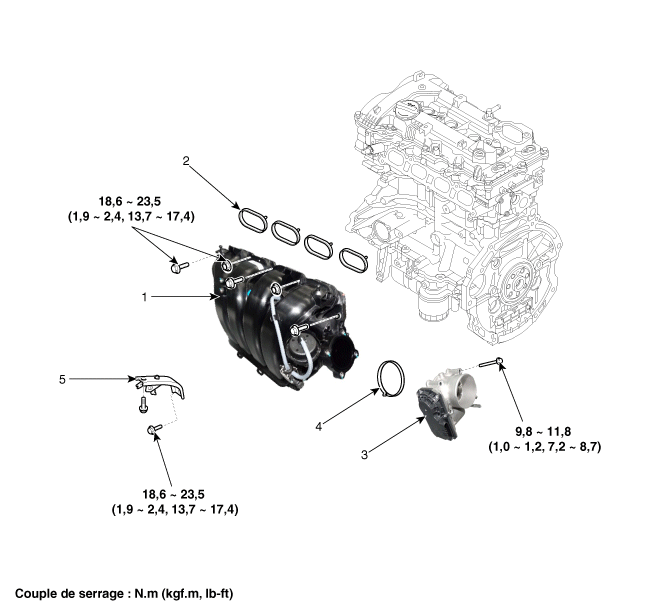

Composants et emplacement des composants

COMPOSANTS

1. Ensemble du collecteur d’admission
2. Joint du collecteur d’admission

3. Corps du papillon électronique
4. Montant du collecteur d’admission

Procédures de réparation

Dépose et pose

1.	Enlevez le carter du moteur. (Voir Moteur et boîte-pont - "Couvercle du moteur")

2.	Débranchez la borne négative de la batterie.

3.	Déposez l’ensemble du filtre à air. (Reportez-vous au système d'admission et d'échappement - "Filtre à air")

4.	Déposez le recouvrement inférieur du compartiment moteur. (Reportez-vous au Moteur et Ensemble de la transmission - "Couvercle inférieur du compartiment du moteur")

5.	Débranchez les connecteurs de câblage et les fixations de faisceau puis déposez le protecteur de câblage autour du collecteur d'admission.

6.	Déconnectez le flexible de la PCV (ventilation de vilebrequin positive) (A).

7.	Déconnectez le tuyau/flexible d'eau du réservoir de compensation (A).

8.	Débranchez le flexible à dépression (A) et le flexible (B) PCSV (électrovanne de commande de purge).

9.	Desserrez les boulons du module ETC (commande du corps du papillon électrique). (Voir Commande du moteur / Système de carburant - "Système ETC (commande de corps de papillon électronique")

10.

Déposez le support du collecteur d'admission (A).

Couple de serrage:

18,6 ~ 23,5 N·m (1,9 ~ 2,4 kgf·m, 13,7 ~ 17,4 lb·ft)

11.

Déposez le collecteur d'admission (A) et le joint (B).

Couple de serrage:

18,6 ~ 23,5 N·m (1,9 ~ 2,4 kgf·m, 13,7 ~ 17,4 lb·ft)

•	Lors de l'installation du collecteur d'admission, serrez les boulons et les écrous d'abord au pré-couple, puis serrez les boulons et écrous au couple spécifié dans l'ordre suivant.

12.	Pour la pose, suivez la procédure inverse de la dépose.
