DÉPOSE

Commutateur EPB

1.	Débranchez le câble négatif de la batterie.

2.	Enlevez le couvercle supérieur de la console au plancher. (Voir le groupe Carosserie - "Console")

3.	Retirez le connecteur du commutateur EPB (A).

4.	Pour la pose, suivez la procédure inverse de la dépose.

Contrôle

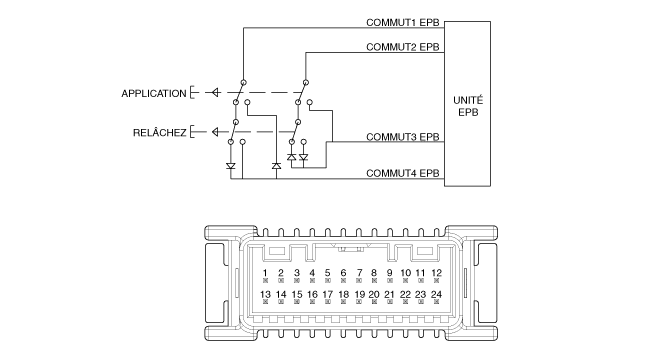

Contrôlez la présence de continuité entre les bornes de l'interrupteur lorsque le commutateur EPB est actionné.

N° de broche	Fonction	N° de broche	Fonction
1	ALL1	13	CL (+)
2	MODE DBC	14	IND PAS
3	NC	15	IND SPAS
4	MODE ISG	16	MODE DMS
5	MODE PAS/RPAS	17	IND. PAS/RPAS
6	Mode ECO actif	18	EPB SW 4
7	B.	19	EPB SW 2
8	MODE DE BLOCAGE 4RM	20	ENTREE DETENTE
9	IND. ISG	21	MODE MAINTIEN AUTO
10	MODE PAS	22	EPB SW 3
11	MODE SPAS	23	EPB SW 1
12	CL (+)	24	MASSE
