■ Moteur essence (Nu 2,0 MPI)
1. Réservoir de liquide de refroidissement
2. Réservoir de liquide de frein/d'embrayage*
3. Filtre à air
4. Jauge d'huile moteur
5. Bouchon du réservoir d'huile moteur
6. Réservoir de liquide lave-glace
7. Boîtier à fusibles
8. Batterie

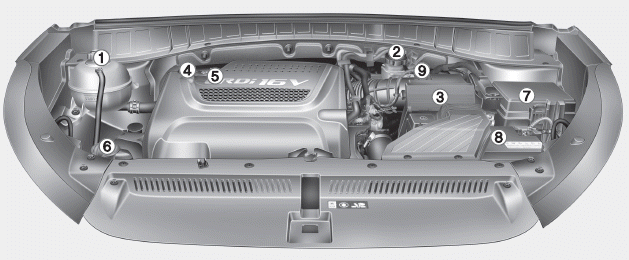

■ Moteur diesel (R 2,0 TCI)
1. Réservoir de liquide de refroidissement
2. Réservoir de liquide de frein/d'embrayage*
3. Filtre à air
4. Jauge d'huile moteur
5. Bouchon du réservoir d'huile moteur
6. Réservoir de liquide lave-glace
7. Boîtier à fusibles
8. Batterie
9. Filtre à carburant
