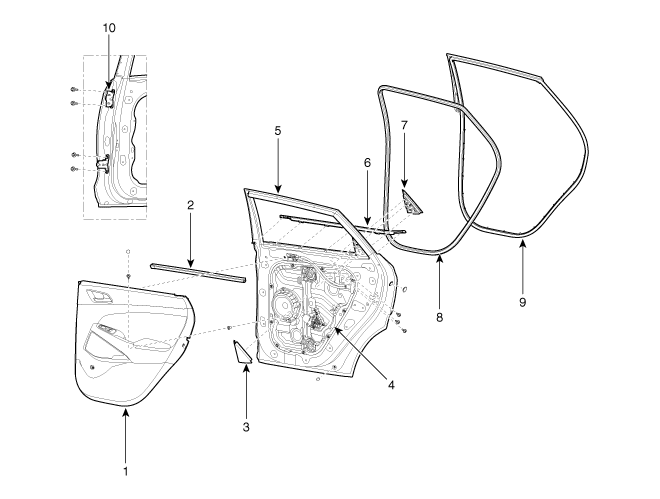

COMPOSANTS

1. Garniture de porte arrière
2. Caoutchouc d’étanchéité interne de la courroie de porte arrière
3. Recouvrement interne delta de porte arrière
4. Module de la porte arrière
5. Panneau de porte arrière

6. Caoutchouc d’étanchéité externe du puits de porte arrière
7. Couvercle extérieur delta de porte arrière
8. Caoutchouc d’étanchéité latéral de la porte arrière
9. Caoutchouc d’étanchéité latéral de porte arrière
10. Charnière de la porte arrière
