Hyundai Tucson Revue Technique Automobile: Composants et emplacement des composants
Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Console au plancher / Composants et emplacement des composants
| COMPOSANTS |

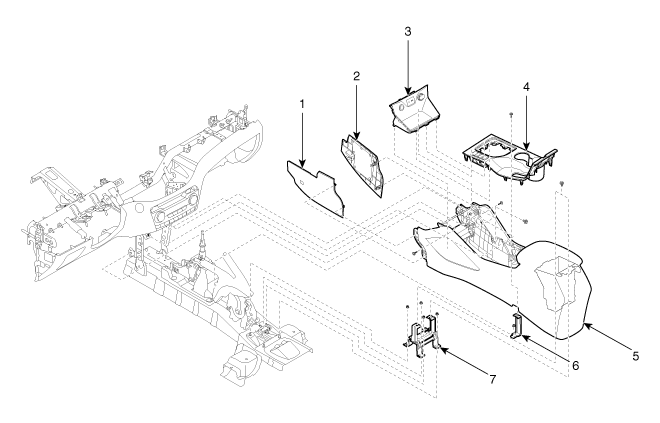

| [M/T] |
| 1. Couvercle latéral de console
[G] 2. Couvercle latéral de console [D] 3. PLATEAU CONSOLE AVANT 4. Revêtement supérieur de console |
5. Ensemble de la console du
plancher 6. Support de fixation avant de la console au plancher 7. Support arrière de fixation de la console au plancher |

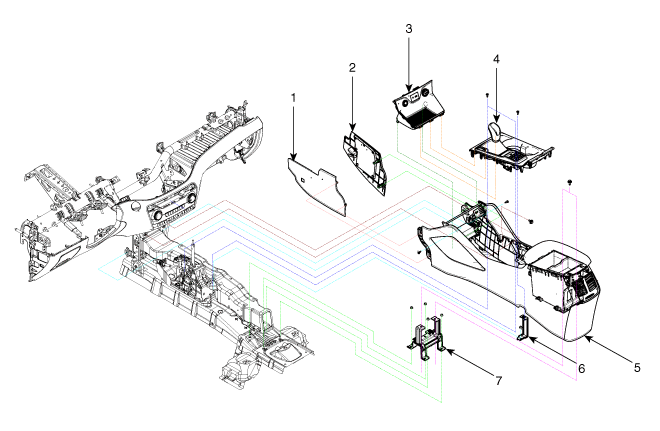

| [A/T] |
| 1. Couvercle latéral de console
[G] 2. Couvercle latéral de console [D] 3. PLATEAU CONSOLE AVANT 4. Revêtement supérieur de console |
5. Ensemble de la console du
plancher 6. Support de fixation avant de la console au plancher 7. Support arrière de fixation de la console au plancher |
Ensemble de la console du plancher
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Ensemble de console du plancher
Procédures de réparation
REMPLACEMENT ...
