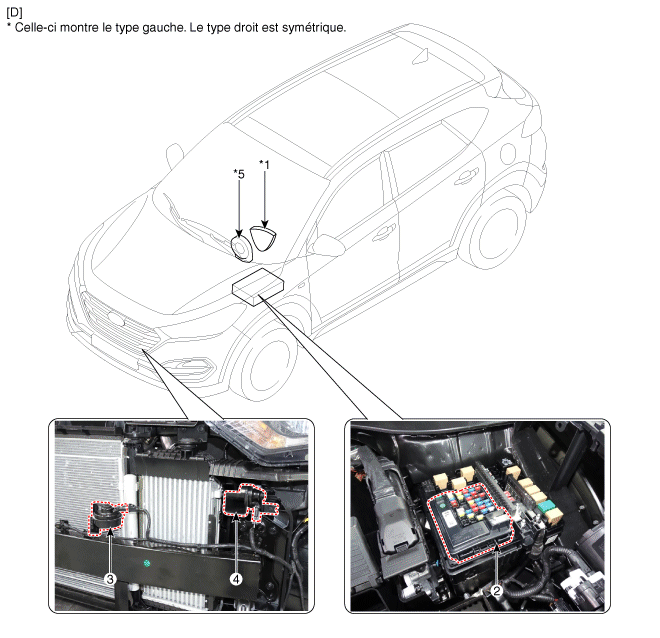

| EMPLACEMENT DES COMPOSANTS |

| 1. Interrupteur de l'avertisseur
sonore 2. Relais du klaxon (intégré dans la PCB du bloc du noyau métallique) 3. Klaxon (Grave) |
4. Avertisseur sonore (Aigu) 5. Ressort spiral |
Procédures de réparationProcédures de réparation
Contrôle
1.
Branchez GDS au connecteur de liaison de données (DLC).
2.
Mesurez la tension de sortie de MAPS au ralenti et ALL ON.
Spécification :Se référer aux "Spécifications"
...
HAUT-PARLEURS: Procédures de réparation
Contrôle
Dépannage des hauts-parleurs
Lors de la manipulation du haut-parleur :
–
Ne causez pas de choc aux hauts-parleurs en les faisant tomber
par terre ...
