EMPLACEMENT DES COMPOSANTS |

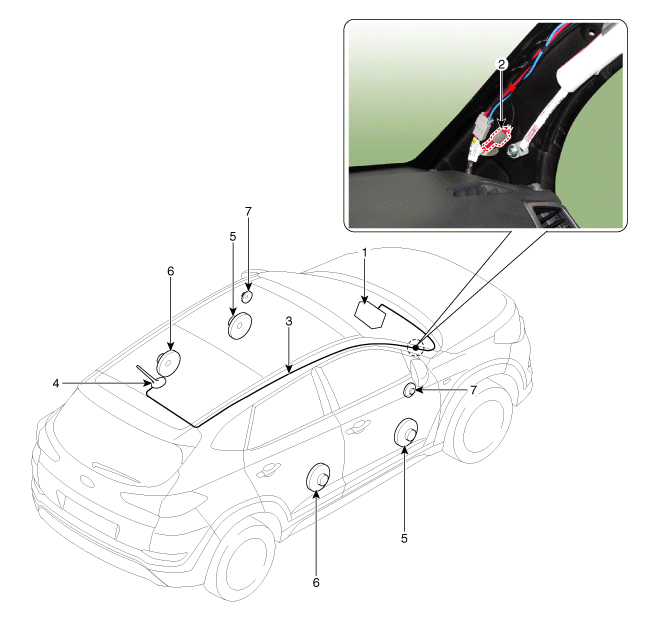

1. Unité audio 2. Connecteur du joint de câble d’alimentation 3. Câble d’alimentation de l’antenne 4. Antenne du toit |
5. Haut-parleur de la porte avant 6. Haut-parleur de la porte arrière 7. Haut-parleur aigu |
Unité de soufflerie
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Ensemble de la soufflerie
COMPOSANTS
1. Joint d'étanchéité
2. Carter de la conduite d'admission
3. Activateur d'admission
4. Volet ...
Filtre à air
Composants et emplacement des composants
COMPOSANTS
1. Flexible d'admission d'air
2. Élément du filtre à air
3. Corps du filtre à air
4. Gaine d’air
5. Serrage
Procédures de réparation
Dépose et pose
1.
...
