Hyundai Tucson Revue Technique Automobile: Composants et emplacement des composants
Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / À VERRouillage électrique des portières / Composants et emplacement des composants

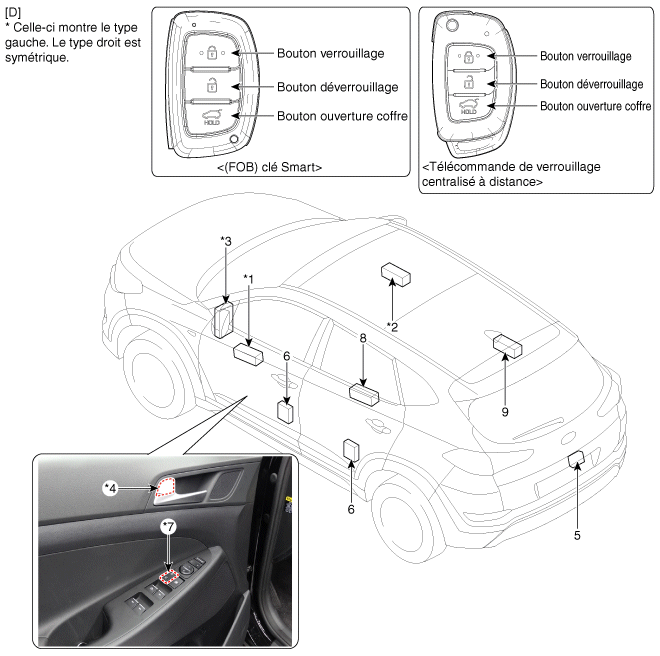

| EMPLACEMENT DES COMPOSANTS |
| 1. Interrupteur de la vitre électrique
conducteur 2. Interrupteur de la vitre électrique passager 3. Bloc de jonction Smart (SJB) 4. Bouton de verrouillage des portières 5. Actionneur du hayon |
6. Module du loquet conducteur 7. Commutateur verrouillage/déverrouillage de porte 8. Interrupteur de vitre électrique arrière gauche 9. Interrupteur de vitre électrique arrière droite |
