Hyundai Tucson Revue Technique Automobile: Composants et emplacement des composants
Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Dégivreur de pare-brise / Composants et emplacement des composants

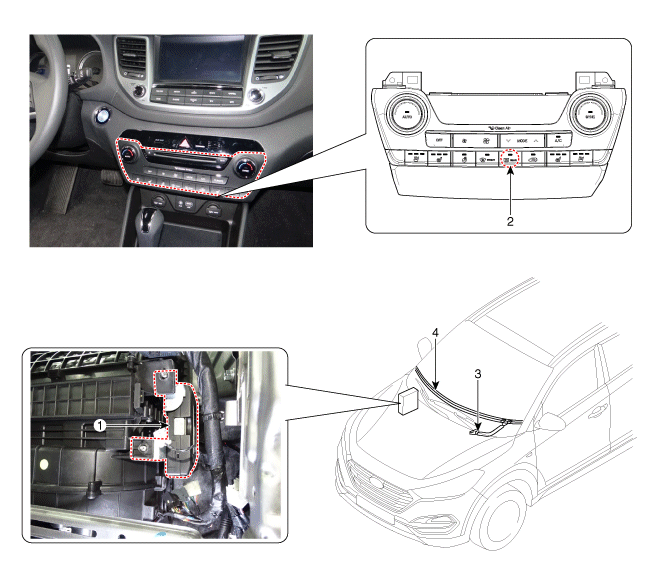

| EMPLACEMENT DES COMPOSANTS |
Le système de dégivreur de pare-brise empêche l'essuie-glage du pare-brise de
geler en hiver. Il comprend le dégivreur dans la partie inférieure du pare-brise,
le contacteur et le relais. Le module de commande de caisse reçoit un signal
d'entrée du contacteur du dégivreur avant, puis contrôle le relais.
Lorsque le commutateur dégivreur est activé et que le moteur fonctionne avec
l'alternateur activé, le dégivreur est activé pendant un maximum de 20 minutes.
| 1. Module de commande de
carrosserie (BCM) 2. Interrupteur du dégivreur de pare-brise |
3. Connecteur du dégivreur 4. Dégivreur de pare-brise |
Dégivreur de pare-brise: Procédures de réparation
Contrôle
1.
Déposez le couvercle supérieur d'auvent.
(Voir le groupe Carrosserie- "Couvercle supérieur d’auvent")
2.
...
Autres materiaux:
Moulure latérale: Procédures de réparation
REMPLACEMENT
•
Portez des gants pour éviter de blesser vos mains.
•
...
Contrôleur à distance AVN
Composants et emplacement des composants
COMPOSANTS
1. Commutateur de commande à
distance gauche (Audio + mains libres)
2. Commutateur de télécommande
droite
(Régulateur de vitesses + ordinateur de bord)
Diagrammes schématiques
...
