Hyundai Tucson Revue Technique Automobile: Composants et emplacement des composants
Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Essuie-glace / lave-glace du pare-brise / Composants et emplacement des composants

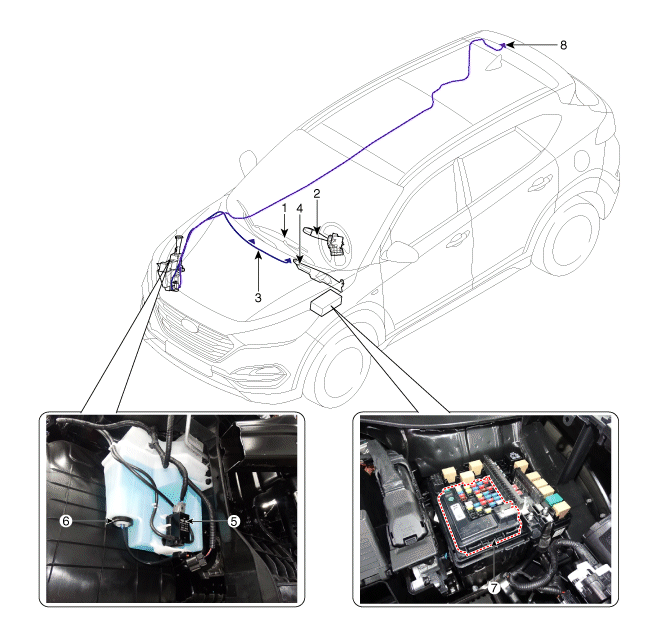

| EMPLACEMENT DES COMPOSANTS |
| 1. Bras et lame de l'essuie-glace
du pare-brise 2. Interrupteur de l'essuie-glace et du lave-vitre 3. Tuyau & buse de lavage du pare-brise 4. Ensemble du moteur & raccordement de l'essuie-glace |
5. Moteur du lave-glace 6. Capteur de niveau du lave-glace 7. Relais du balai/lave-glace (bloc PCB métallique intégré) 8. Flexible du lave-glace arrière et gicleur |
À interrupteur de l′essuie-glace / lave-glace du pare-brise: Procédures de réparation
DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
S'il est nécessaire de déposer le commutateur multifonction, dépose ...
