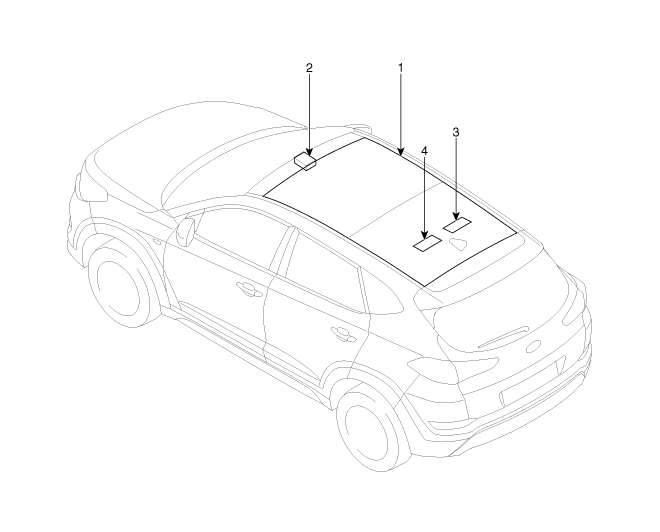

| EMPLACEMENT DES COMPOSANTS |
| 1. Toit ouvrant panoramique 2. Interrupteur du toit ouvrant panoramique |
3. Moteur du toit ouvrant panoramique
et contrôleur 4. Moteur du cache-soleil déroulable et commande asservie |
Diagrammes schématiques
Schéma du circuit
NON
Faisceau de toit ouvrant
CONNECTEUR
(Côté du véhicule)
Faisceau de toit ouvrant
CONNECTEUR
(MOTEUR)
...
Autres materiaux:
À CAPTEUR D′IMPACT LATÉRAL (SIS)
Composants et emplacement des composants
COMPOSANTS
1. Capteur d'impact latéral
de pression avant (P-SIS)
2. Capteur d'impact latéral de gravité arrière (R-SIS)
3. Capteur d'impact latéral
de gravité avant (G-SIS)
Descript ...
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Unité audio
2. Connecteur du joint de câble d’alimentation
3. Câble d’alimentation de l’antenne
4. Antenne du toit
5. Haut-parleur de la porte avant
6. Haut-parleur de la porte arrière
7. Haut-parleur aigu
...
