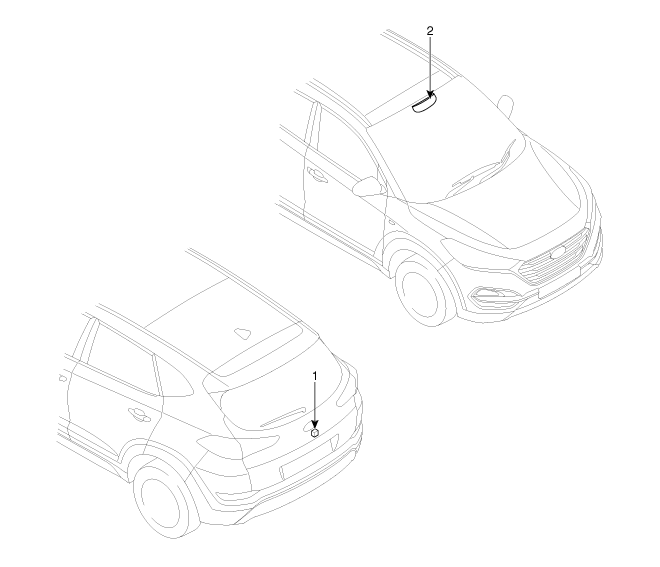

| EMPLACEMENT DES COMPOSANTS |

| 1. Caméra vue arrière |
2. Rérroviseur arrière intérieur |
Caméra arrière
Diagrammes schématiquesProcédures de réparation
Contrôle
1.
Branchez GDS au connecteur de liaison de données (DLC).
2.
Mesurez la tension de sortie de MAPS au ralenti et ALL ON.
Spécification :Se référer aux "Spécifications"
...
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Interrupteur de l'avertisseur
sonore
2. Relais du klaxon (intégré dans la PCB du bloc du noyau métallique)
3. Klaxon (Grave)
4. Avertisseur sonore (Aigu)
5. Ressort spiral
...
