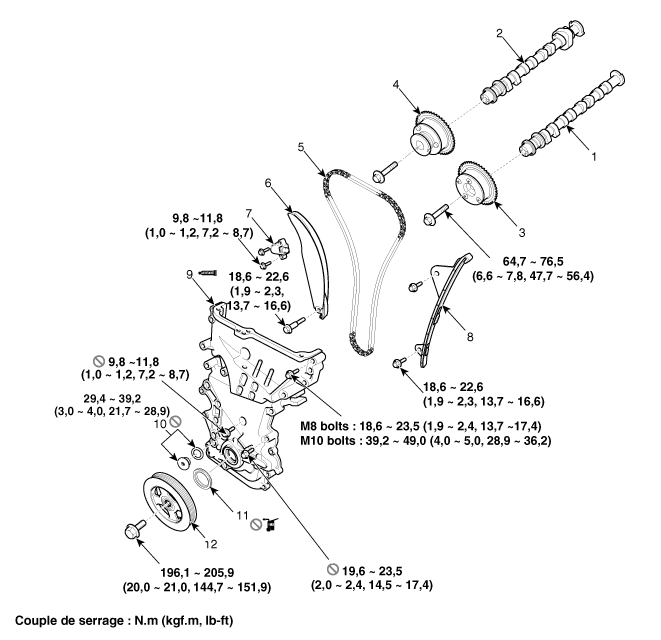

| COMPOSANTS |
| 1. Arbre
à cames d'admission 2. Arbre à cames d'échappement 3. CVVT d'admission 4. CVVT d'échappement 5. Chaîne de distribution 6. Bras du tendeur de la chaîne de distribution 7. Tendeur de la chaîne de distribution |
8. Guide
de la chaîne de distribution 9. Couvercle de la chaîne de distribution 10. Boulon et joint du bouchon de service 11. Joint d'huile avant 12. Poulie d'amortisseur du vilebrequin |
