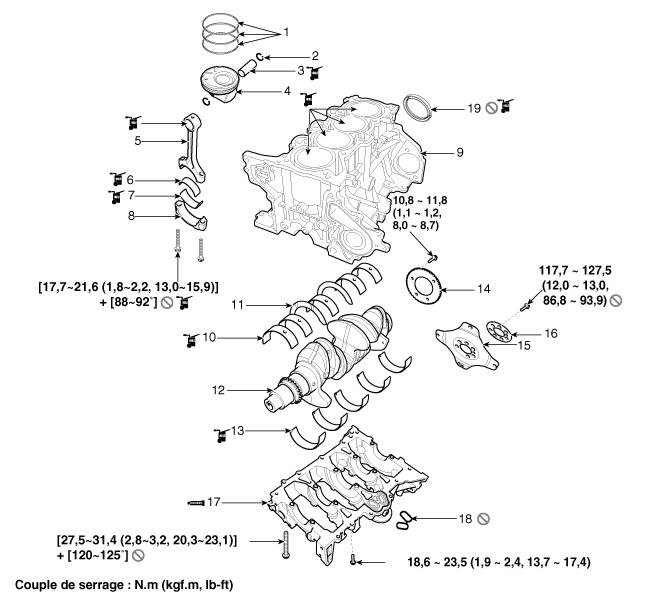

COMPOSANTS

1. Segment de piston
2. Bague élastique
3. Axe du piston
4. Piston
5. Bielle
6. Roulement supérieur de la bielle
7. Roulement inférieur de la bielle

8. Chapeau du roulement de bielle
9. Bloc-cylindres
10. Palier supérieur du vilebrequin
11. Roulement de butée du vilebrequin
12. Vilebrequin
13. Roulement inférieur du vilebrequin
14. Roue de CKPS (capteur de position du vilebrequin)

15. Plaque de commande
16. Plaque d’adaptation
17. Carter inférieur
18. Joint d’étanchéité
19. Joint d’huile arrière

Bloc-cylindres

...

Plaque d′entraînement
