Hyundai Tucson Revue Technique Automobile: Composants et emplacement des composants
Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / Système de lubrification / Composants et emplacement des composants

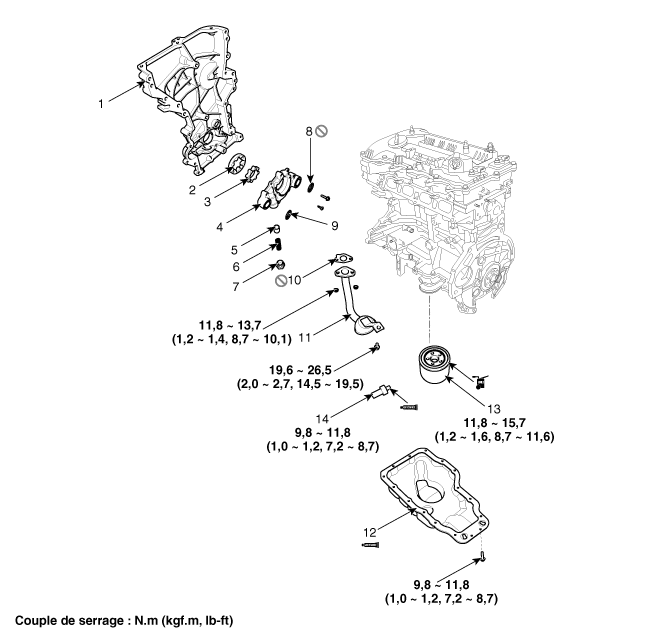

| COMPOSANTS |
| 1. Couvercle
de la chaîne de distribution 2. Rotor extérieur 3. Rotor intérieur 4. Couvre-pompe à huile 5. Clapet de décharge 6. Ressort anti-retour 7. Bouchon de décharge |
8. Joint
torique (côté aspiration) 9. Joint torique (côté décharge) 10. Joint de crépine d'huile 11. Crépine d'huile 12. Carter d’huile 13. Filtre à huile 14. OPS (interrupteur de pression d'huile) |
Schéma de débit
Présentation d'huile moteur
...
