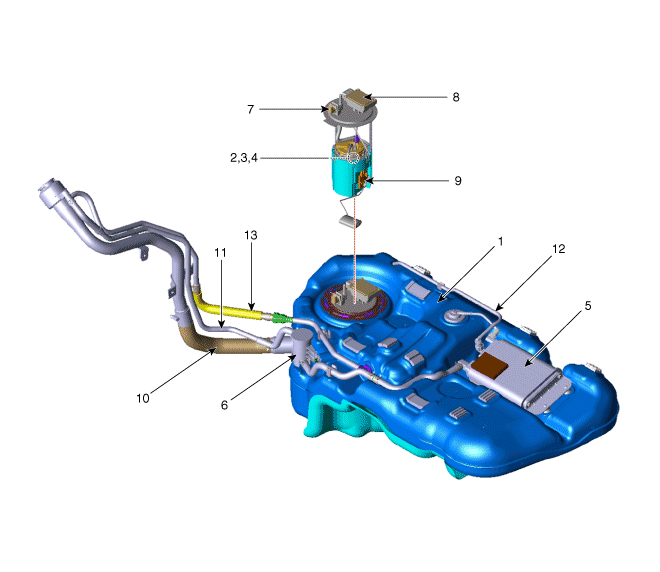

emplacement des composants

1. RESERVOIR CARBURANT
2. Pompe à carburant
3. FILTRE CARBURANT
4. Régulateur de pression du carburant
5. Canister
6. Filtre à air du réservoir de carburant
7. Capteur de pression de carburant

8. Module de commande de la pompe à carburant (FPCM)
9. Emetteur niveau carburant (FLS)
10. Flexible de remplissage de carburant
11. Tube de ventilation
12. Tuyau d'évaporation
13. Flexible de réglage de niveau du carburant

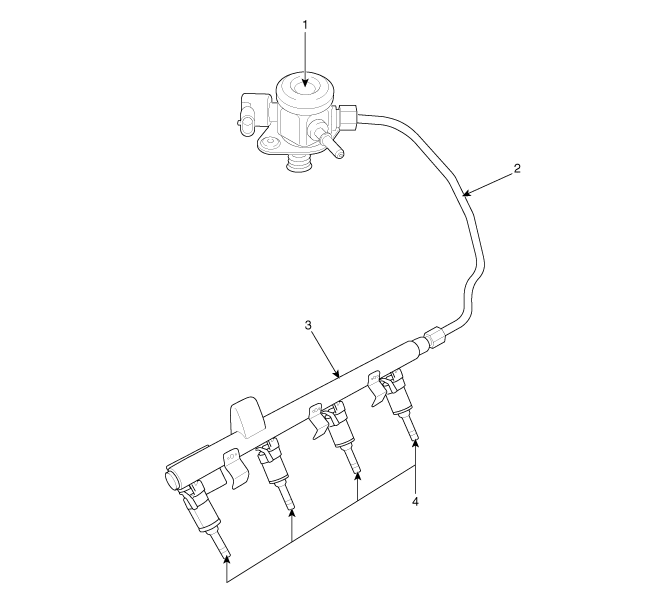

[Conduite de carburant à haute pression]

1. Pompe à carburant haute pression
2. Tuyau à Carburant à Haute Pression

3. Tuyau d'alimentation
4. Injecteur

•	En cas de dépose de la pompe à carburant à haute pression, du tuyau de carburant à haute pression, du tuyau de sortie et de l'injecteur, il y a risque de blessures dues à une fuite de carburant haute pression. Ne procédez pas à des travaux de réparation juste après l'arrêt du moteur.
