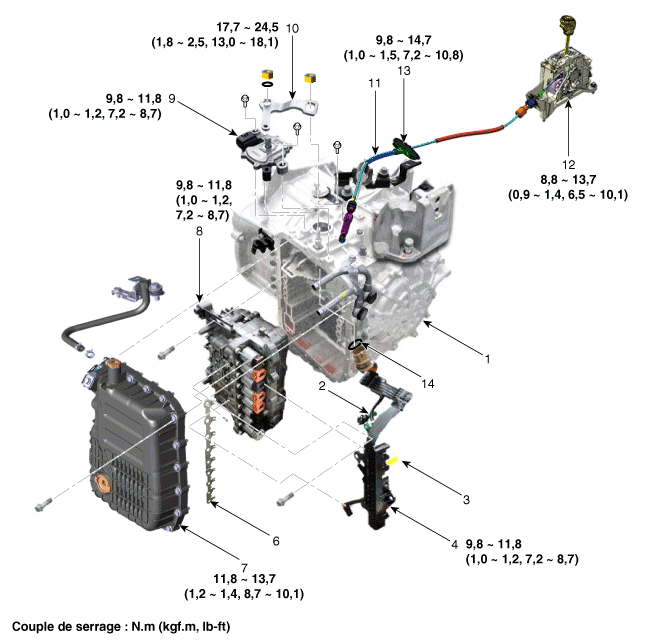

Emplacement des composants (1)

1. Boîte de vitesses automatique
2. Capteur de vitesse de sortie
3. Capteur de vitesse d’entrée
4. Connecteur de l'électrovanne
5. Capteur de température d'huile
6. Support de fixation de l'électrovanne
7. Couvercle du corps de la soupape

8. Corps de soupape
9. Interrupteur de l'inhibiteur
10. Levier de commande manuelle
11. Câble des vitesses
12. Levier de vitesses
13. Retenue du câble de vitesses
14. Joint torique

Emplacement des composants (2)

1. Ensemble du corps de soupape
2. Électrovanne de commande du convertisseur de couple (T/CON)
3. Électrovanne de commande d'embrayage 35R (35R/C)
4. Électrovanne de commande de frein 26 (26/B)
5. Électrovanne de commande de frein de vitesse lente (UD/B)
6. Électrovanne de commande d'embrayage de surmultiplication (OD/C)

7. Electrovanne SS-B (ON/OFF)
8. Électrovanne SS-A (ON/OFF)
9. Electrovanne de commande de pression de ligne
10. Support de fixation de l'électrovanne
11. Joint du couvercle du corps de la soupape
12. Couvercle du corps de soupape

Emplacement des composants (3)

1. Module de contrôle de la boîte-pont (TCM)
2. Ensemble du filtre à air

3. Batterie et plateau de la batterie
4. Ensemble moteur
