Hyundai Tucson Revue Technique Automobile: Composants et emplacement des composants
Hyundai Tucson Revue Technique Automobile / Arbre de Transmission et Essieu / Ensemble du support de différentiel / Tête de pont arrière / Composants et emplacement des composants

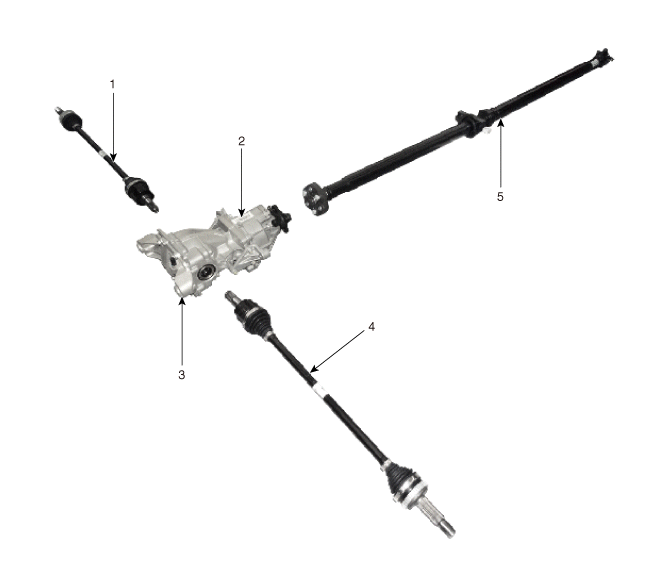

| emplacement des composants |
| 1. Arbre de transmission arrière
G 2. Ensemble de couplage 3. Tête de pont arrière |
4. Arbre de transmission arrière
D 5. Arbre de transmission |

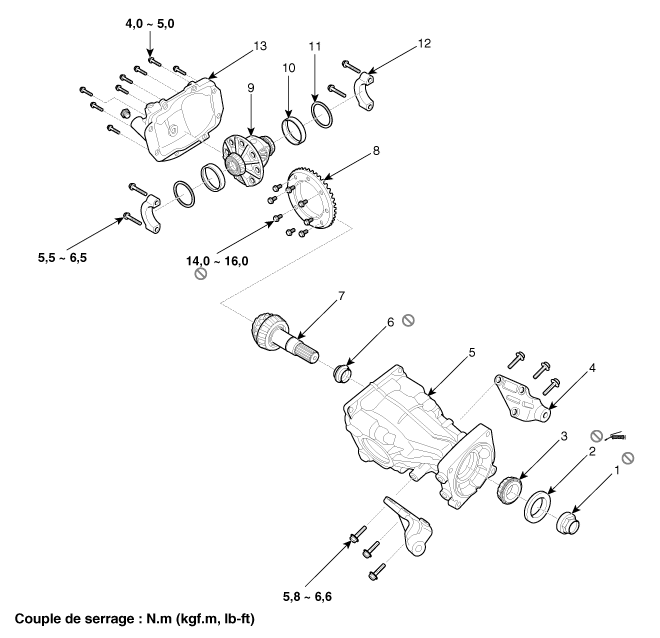

| COMPOSANTS |
| 1. Contre-écrou du pignon 2. Joint d’huile du pignon 3. Palier avant du pignon 4. Support du carter du différentiel 5. Carter du différentiel 6. Entretoise du roulement du pignon 7. Engrenage d'entraînement |
8. Couronne dentée 9. Support d'engrenage 10. Bague externe du roulement latéral 11. Entretoise 12. Chapeau de palier 13. Couvercle arrière de différentiel |
Procédures de réparation
DÉPOSE
1.
Soulevez le véhicule et vérifiez qu'il est correctement calé.
2.
Déposez l'ensemble roue/pneu avant (A) du moyeu.
...
