Hyundai Tucson Revue Technique Automobile: Composants et emplacement des composants
Hyundai Tucson Revue Technique Automobile / Retenue / Informations générales / Composants et emplacement des composants

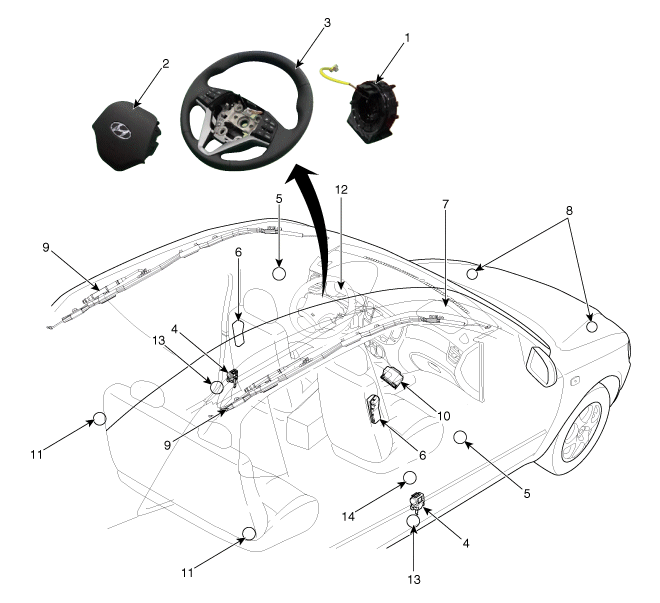

| COMPOSANTS |
| 1. Ressort spiral 2. AIRBAG DU CONDUCTEUR (DAB) 3. Volant de direction 4. Prétendeur de ceinture de sécurité (BPT) 5. Capteur d'impact latéral de pression (P-SIS) 6. Airbag latéral (SAB) 7. Airbag du passager (PAB) |
8. Capteur d'impact de
pression avant (FIS) 9. Airbag rideau (CAB) 10. Module de commande du système de retenue supplémentaire (SRSCM) 11. Capteur d'impact latéral à gravité arrière (R-SIS) 12. Témoin d’avertissement d’airbag 13. Capteur d'impact latéral à gravité avant (G-SIS) 14. Système EFD (Dispositif de fixation d'urgence) |
Procédures de réparation
REMPLACEMENT DU COMPOSANT
APRÈS DÉPLOIEMENT
•
Avant de réparer les SRS, vérif ...
SRSCM
...
