| COMPOSANTS |

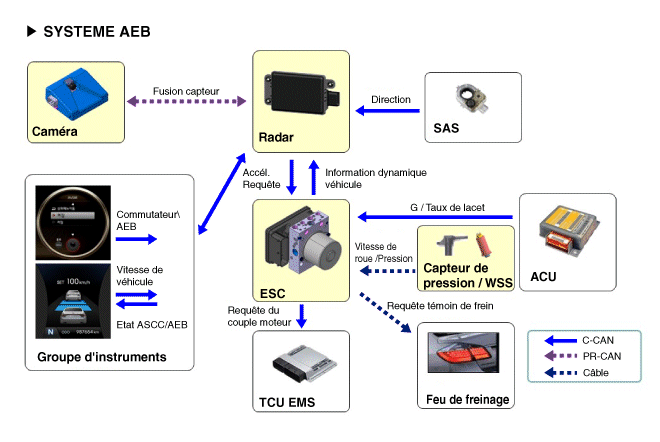

Ce qui suit concerne la configuration du système AEB.
| – |
Dispositif de détection (radar et caméra) pouvant reconnaître des obstacles
potentiels à l'avant.
|
| – |
Interface homme-machine (HMI) pour avertir le conducteur ou le changement
des réglages.
|
| – |
Système de freinage pour freiner le véhicule automatiquement
|
AEB, contrairement à SCC (Commande du régulateur de vitesses Smart), doit fonctionner
sur un véhicule stationnaire car le système utilise le système de fusion pour
enclencher le radar avec la caméra.
