| COMPOSANTS |

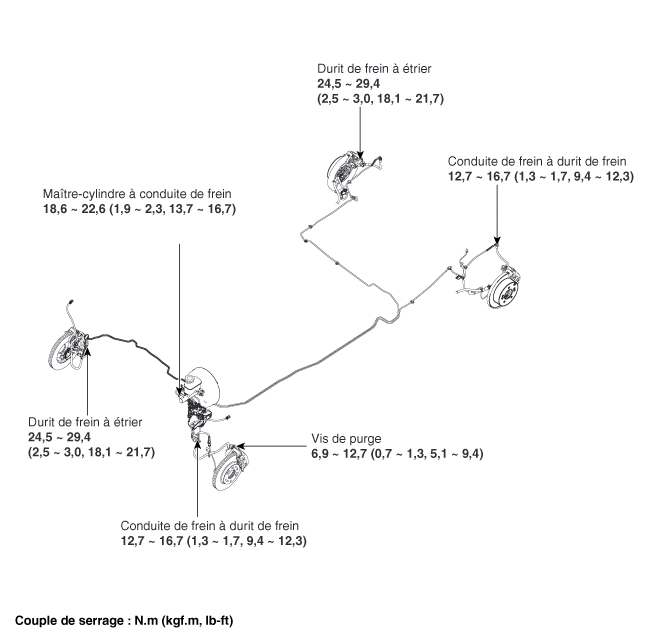

| CONDUITE GAUCHE |

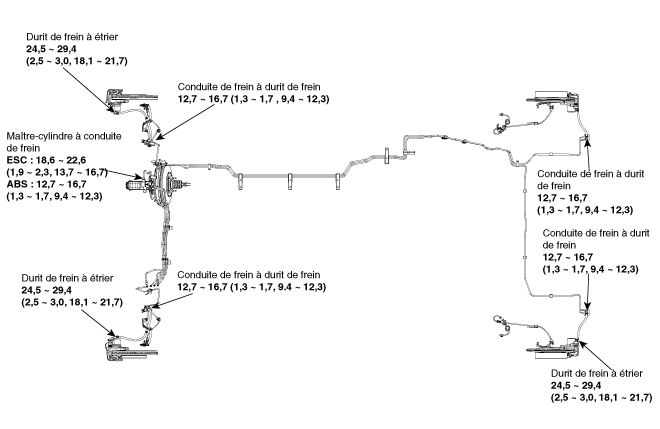

| (CONDUITE DROIT) |

| DÉPOSE |
| 1. |
Débranchez le connecteur de l'interrupteur de niveau du liquide des
freins et déposez le bouchon du réservoir.
|
| 2. |
Vidangez le liquide des freins du réservoir du maître-cylindre à l'aide
d'une seringue.
|
| 3. |
Enlevez la roue et le pneu.
|
| 4. |
Déposez le clip du tuyau flexible des freins (A).
|
| 5. |
Déconnectez le tuyau des freins en desserrant l’écrou évasé du tuyau
(B).
AVANT
ARRIÈRE
|
| 6. |
Déconnectez le tuyau flexible des freins (A) de l’étrier de frein en
desserrant le boulon.
AVANT
ARRIÈRE
|
| Contrôle |
| 1. |
Vérifiez que les tuyaux de frein ne sont pas fissurées, serties ou corrodées.
|
| 2. |
Vérifier que les conduites de freinage ne sont pas fissurées, endommagées
et qu'il n'y a pas de fuite de liquide.
|
| 3. |
Vérifier que les écrous évasés de la conduite de freinage ne sont pas
endommagées et qu'il n'y a pas de fuite de liquide.
|
| 4. |
Vérifiez que le support de montage du flexible du frein ne comporte
de fissures ou de déformations.
|
| INSTALLATION |
| 1. |
Pour la pose, suivez la procédure inverse de la dépose.
|
| 2. |
Après l'installation, purgez le système de freinage.
(Voir le système de freinage - "purge du système de freinage")
|
| 3. |
Vérifiez que l'huile de frein ne s'écoule pas.
|
