Composants et emplacement des composants

COMPOSANTS

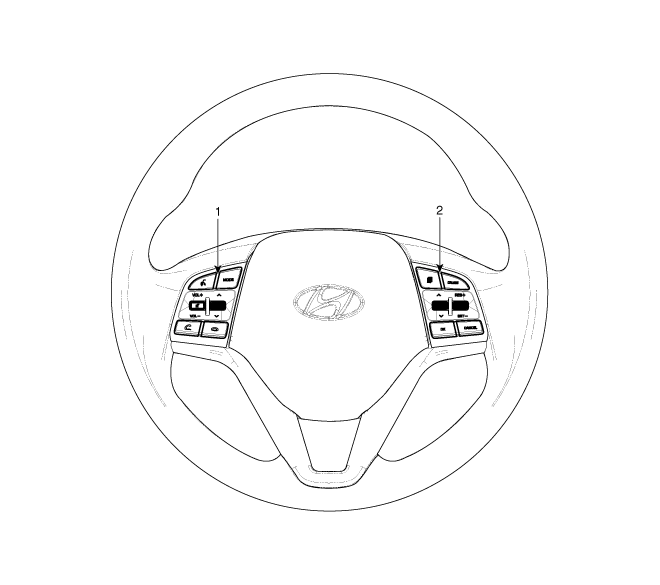

1. Commutateur de commande à distance gauche (Audio + mains libres)

2. Commutateur de télécommande droite
(Régulateur de vitesses + ordinateur de bord)

Diagrammes schématiques

Schéma du circuit

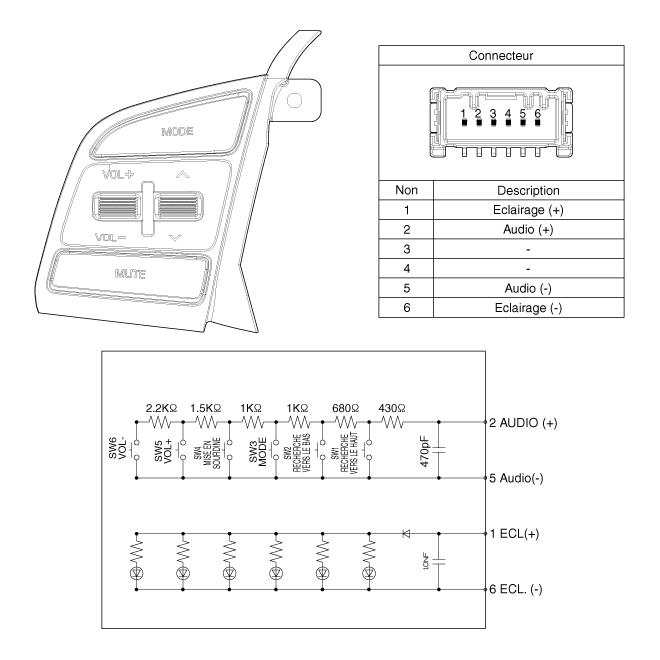

[Audio]

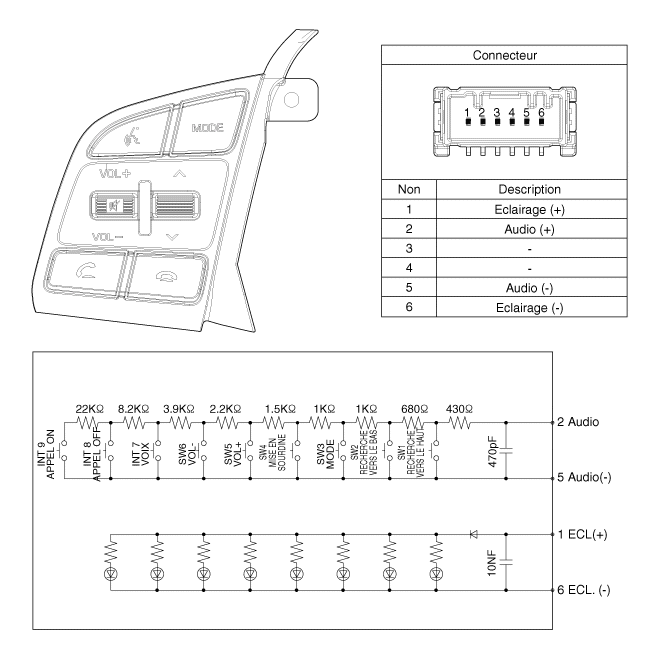

[Audio + Bluetooth]

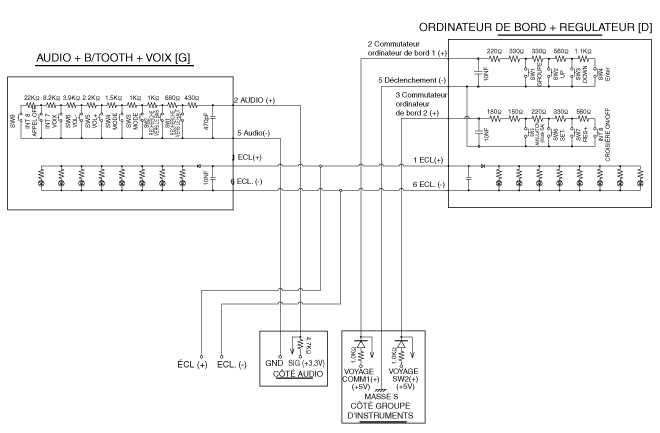

[Audio / Bluetooth / Voix]

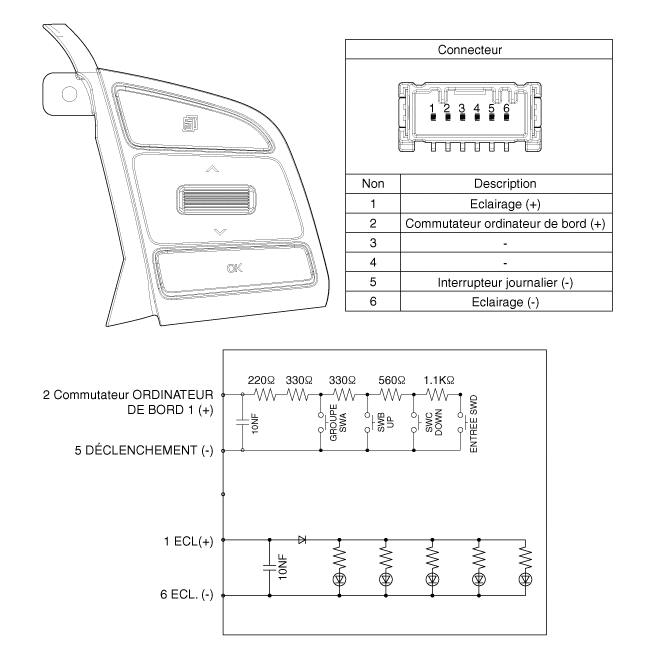

[Ordinateur de bord]

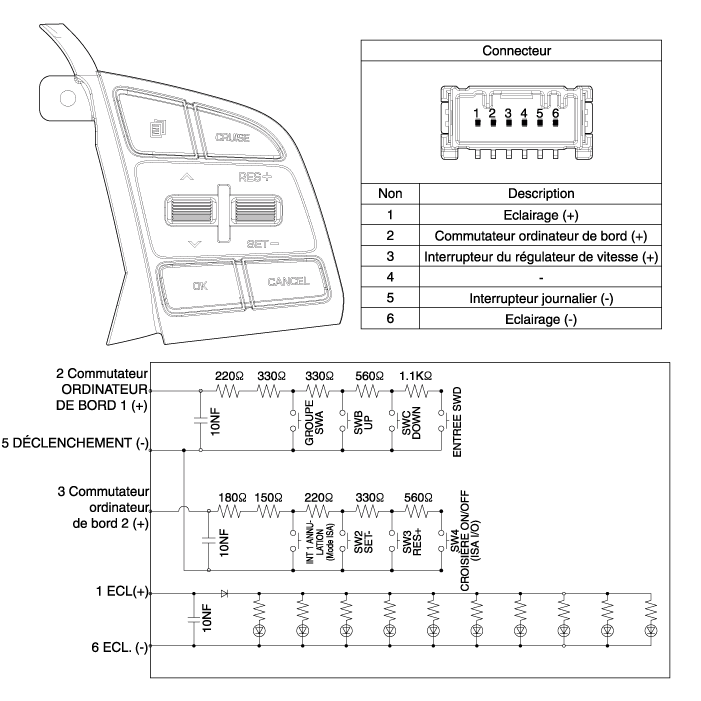

[Ordinateur de bord + régulateur de vitesse]

Procédures de réparation

Contrôle

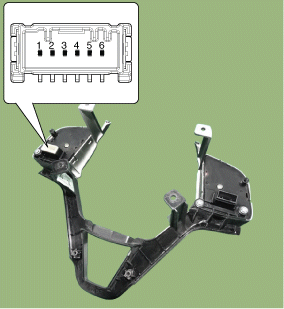

Vérifiez la résistance entre les bornes dans chaque position du commutateur (G).

[G : Audio + main libre]

À interrupteur	CONNECTEUR Borne	Résistance (±5%)
Recherche Haut	2,5	430 Ω
RECHERCHE BAS		1,11 kΩ
Mode		2,11 kΩ
MISE EN SOURDINE		3,11 kΩ
Volume (-)		4,61 kΩ
Volume (-)		6,81 kΩ
VOIX		10,71 kΩ
metteur		18,91 kΩ
Fin		40,91 kΩ

Vérifiez la résistance entre les bornes dans chaque position du commutateur (D).

[D : Ordinateur de bord + régulateur de vitesse]

À interrupteur	CONNECTEUR Borne	Résistance (±5%)
ANNULATION	3,5	330 Ω
SET/–		550 Ω
RES/+		880 Ω
CROISIÈRE "ON/OFF"		1,44 kΩ
Groupe	2,5	550 Ω
Compteur journalier haut		880 Ω
Compteur journalier bas		1,44 kΩ
Entrez		2,54 kΩ

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez l'ensemble du volant de direction. (Reportez-vous au Système de direction - "Volant de direction")

3.	Retirez les vis du couvercle au dos de la direction (A).

4.	Retirez le connecteur de commande à distance de la direction (A).

5.	Retirez la commande à distance de la direction (A) après avoir desserré la vis.

INSTALLATION

1.	Installez la commande à distance de volant et le couvercle après avoir branché le connecteur.

2.	Installez le volant de direction et le module d'airbag conducteur.

3.	Brancher la borne négative (-) de la batterie.
