Hyundai Tucson Revue Technique Automobile: Couvercle de culasse

Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / Ensemble de la culasse / Couvercle de culasse

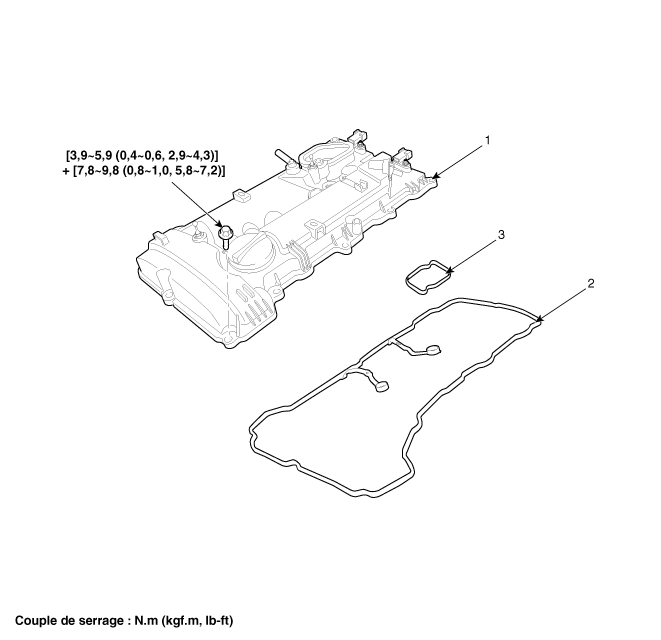

Composants et emplacement des composants

COMPOSANTS

1. Couvre-culasse
2. Joint du carter de culasse

3. Joint du support de la pompe à carburant

Procédures de réparation

DÉPOSE

•	Utilisez des protections d′ailes pour éviter d′endommager les surfaces peintes.

•	Pour éviter des dommages, débranchez les connecteurs de câblage délicatement tout en maintenant les connecteurs.

•	Marquez des repères sur tous les câbles et les tuyaux pour éviter tout problème de branchement.

1.	Enlevez le carter du moteur. (Voir Moteur et boîte-pont - "Couvercle du moteur")

2.	Débranchez la borne négative de la batterie.

3.	Débranchez les connecteurs de câblage et les fixations de faisceau puis déposez les supports du connecteur autour du couvercle de culasse.

4.	Déposez l’ensemble du filtre à air. (Reportez-vous au système d'admission et d'échappement - "Filtre à air")

5.	Déconnectez le flexible de la PCV (ventilation de vilebrequin positive) (A).

6.	Débranchez le flexible de carburant (A) et le flexible (B) PCSV (électrovanne de commande de purge).

7.	Déposez le tuyau à dépression (A).

8.	Déposez le tuyau à haute pression (A) et le support de PCSV (Électrovanne de commande de purge) (B). (Reportez-vous au Système de commande du moteur et du carburant - "Pompe à carburant à haute pression".)

9.	Déposez la pompe à carburant haute-pression. (Reportez-vous au Système de commande du moteur et du carburant - "Pompe à carburant à haute pression")

10.	Déposez les bobines d'allumage. (Reportez-vous à Système électrique du moteur - "Bobine d'allumage".)

11.	Déposez la jauge de niveau d'huile. (Reportez-vous au système de lubrification - "Gauge de niveau d'huile et tuyau")

12.

Déposez le carter de la culasse (A).

•	Desserrez les boulons dans l’ordre présenté.

INSTALLATION

Installez le couvercle de la culasse.

(1)	L'agent d'étanchéité durcissant situé sur le couvercle de culasse et le jeu entre le couvercle de la chaîne de distribution et le support de cames doit être enlevé avant de monter le couvercle de culasse.

(2)	Appliquez de l'huile moteur sur la portion de la lèvre du joint d'huile sur le couvercle et la surface extérieure des tuyaux des bougies d'allumage.

(3)

Après avoir appliqué l'agent d'étanchéité sur le jeu entre le couvercle de la chaîne de distribution et le support de cames, montez dans les 5 minutes.

Largeur de la couche :2,0 ~ 3,0 mm (0,08 ~ 0,12 in)

Agent d′étanchéité :Threebond 1217H ou équivalent

(4)

Installez le couvercle de culasse en serrant les boulons en plusieurs passes dans la séquence indiquée.

Couple de serrage

1ère étape :

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,3 lb-ft)

2ème étape :

7,8 ~ 9,8 N·m (0,8 ~ 1,0 kgf·m, 5,8 ~ 7,2 lb·ft)

•	Ne réutilisez pas le joint du couvercle de culasse.

•	Avant d'installer le couvercle de culasse, veillez à ce que le joint du couvercle de culasse ne soit pas séparé de la rainure du joint du couvercle de culasse.

•	La marche du moteur ou le test de pression ne doivent pas être effectués dans les 30 minutes après le montage du couvercle de culasse.

2.	Posez les autres pièces dans l'ordre inverse à la dépose.
