Hyundai Tucson Revue Technique Automobile: Couvercle de la console arrière

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Console au plancher / Couvercle de la console arrière

Composants et emplacement des composants

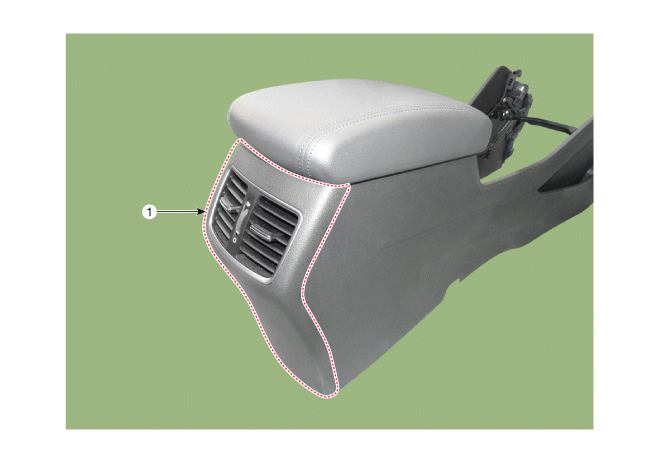

EMPLACEMENT DES COMPOSANTS

1. Revêtement de console arrière

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposer l’ensemble de la console du plancher. (Reportez-vous à Console au plancher - "Console au plancher")

2.	Desserrez la vis de fixation de la console arrière.

3.	Avec un tournevis ou un dispositif de dépose, déposez le couvercle de la console arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Remplacez les clips endommagés (ou retenues de type goupille).
