Hyundai Tucson Revue Technique Automobile: Couvercle de pare-chocs arrière

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Pare-chocs arrière / Couvercle de pare-chocs arrière

Composants et emplacement des composants

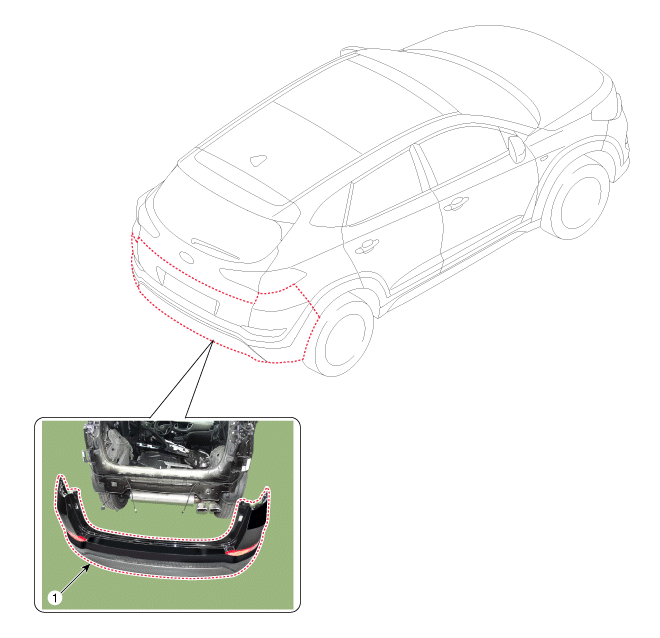

EMPLACEMENT DES COMPOSANTS

1. Recouvrement du pare-chocs arrière

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposez le couvercle des feux combinés (A).

2.	Après avoir desserré les vis de fixation, déposez les feux combinés arrière (A).

3.	Déconnectez le connecteur des feux combinés arrière (A).

4.	Desserrez la fixation supérieure du pare-chocs arrière.

5.	Desserrez les attaches de fixation inférieures du pare-chocs arrière.

6.	Desserrez les boulons de fixation.

7.	Débranchez le connecteur du pare-chocs arrière (A).

Après avoir desserré les retenues de type goupilles et les vis à l'intérieur du pare-chocs arrière, détachez la pièce latérale du pare-chocs arrière.

•	Veillez à ne pas endommager les attaches sur le côté du pare-chocs avant.

9.	Déposez le recouvrement du pare-chocs arrière (A).

10.

Pour la pose, suivez la procédure inverse de la dépose.

•	Vérifiez que le connecteur est branché correctement.

•	Remplacez les clips endommagés (ou retenues de type goupille).
