Composants et emplacement des composants

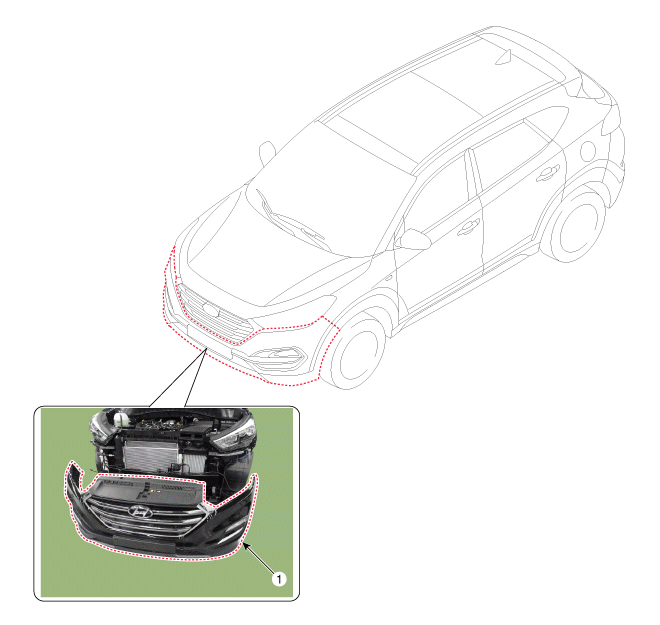

EMPLACEMENT DES COMPOSANTS

1. Revêtement de pare-chocs avant

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Desserrez les retenues de type goupille et les boulons du pare-chocs avant supérieur.

2.	Déposez le sous-couvercle du moteur (A).

Après avoir desserré les retenues de type goupilles et les vis à l'intérieur du pare-chocs avant, détachez la pièce latérale du pare-chocs avant.

•	Lorsque vous retirez le pare-chocs avant, la partie latérale du pare-chocs avant peut être endommagée par la projection.

4.	Débranchez le connecteur du pare-chocs avant (A). (Gauche) (Droit)

5.	Déposez le couvercle du pare-chocs avant (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Vérifiez que le connecteur est branché correctement.

•	Remplacez les clips endommagés (ou retenues de type goupille).
