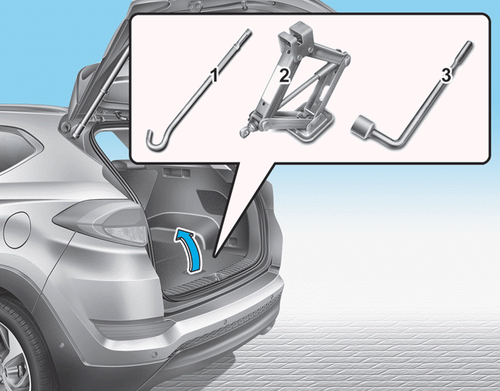

① Manivelle du cric
② Cric
③ Clé démonte-roue
Le cric, la manivelle du cric et la clé démonte-roue sont rangés dans le hayon, sous le cache du compartiment à bagages.
Le cric est fourni uniquement pour les changements de pneu en urgence.

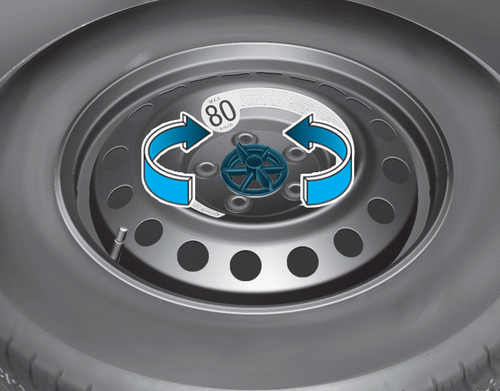

Tournez le boulon d'ancrage à oreilles dans le sens antihoraire pour dégager la roue de secours.
Pour ranger la roue de secours dans ce même compartiment, tournez le boulon dans le sens horaire.
Pour éviter que la roue de secours et les outils ne s'entrechoquent, rangez-les aux emplacements appropriés.

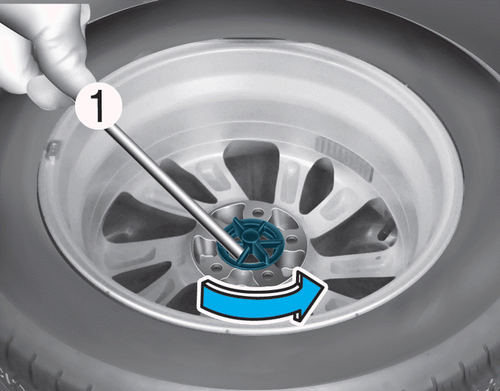

Si vous avez du mal à dévisser le boulon papillon de maintien de la roue à la main, vous pouvez le desserrer facilement à l'aide de la manivelle du cric.
1. Positionnez la manivelle du cric (1) à l'intérieur du boulon papillon de maintien de la roue.
2. Tournez le boulon papillon de maintien de la roue dans le sens antihoraire à l'aide de la manivelle du cric.
