■ Avant
■ Arrière

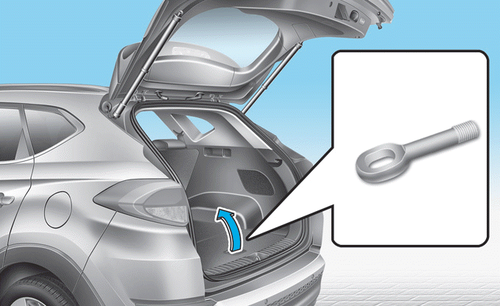

1.Ouvrez le hayon et retirez le crochet de remorquage de la boîte à outils.

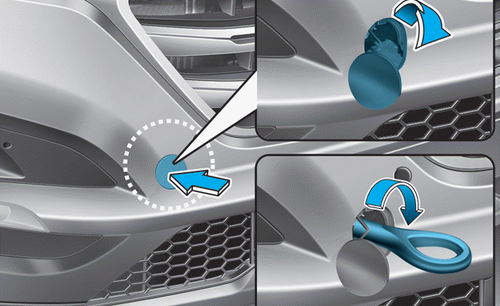

2.Retirez le cache de l'orifice en appuyant sur la partie basse du cache sur le pare-chocs avant.
3.Introduisez le crochet dans l'orifice et tournez-le dans le sens horaire jusqu'à ce qu'il soit solidement fixé.
4.Après utilisation, retirez le crochet et remettez le cache en place.
Collecteur d′échappement
Composants et emplacement des composants
COMPOSANTS
1. Protecteur de chaleur
2. Joint du collecteur d'échappement
3. Collecteur d'échappement
4. Support du collecteur d’échappement
Procédures de réparation
Dépose et pose
...
CULASSE
Composants et emplacement des composants
COMPOSANTS
1. Support de cames
2. Culasse
3. Joint de culasse
4. Verrouillage de retenue
5. Retenue
6. Ressort de soupape
7. Joint de la tige de soupape
8. Soupape
9. Bras oscillant
10. Régleur de ...
