Composants et emplacement des composants

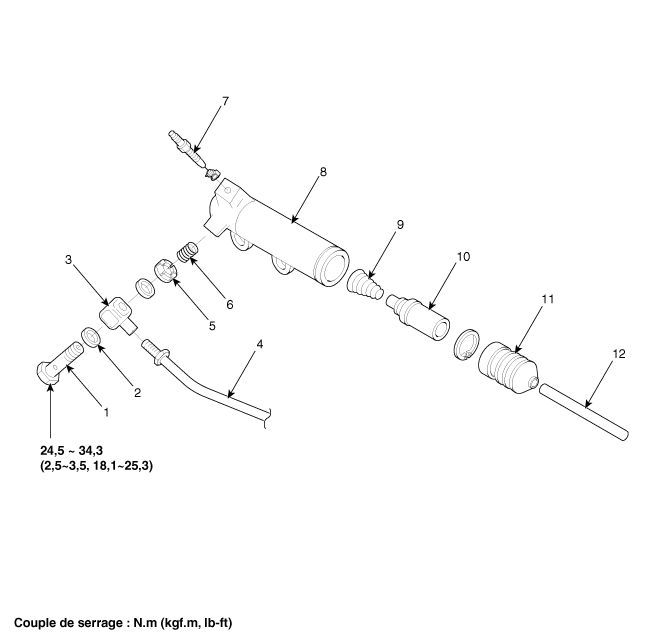

COMPOSANTS

1. Boulon de raccord
2. Joint d’étanchéité
3. Joint du tuyau
4. Câble d'embrayage
5. Plaque de soupape
6. Ressort de soupape

7. Vis de purge
8. Cylindre de débrayage
9. Ressort de rappel
10. Piston
11. Soufflet
12. Tige-poussoir

Procédures de réparation

DÉPOSE

1.	Vidangez le liquide de freins par le bouchon de vidange (A).

Déposez l'ensemble du cylindre de débrayage (C) après avoir dévissé le tube (B) et les boulons (A 2 pièces).

Couple de serrage:

(A) 14,7 ~ 21,6 N.m (1,5 ~ 2,2 kgf.m, 10,8 ~ 15,9 lb-ft)

INSTALLATION

Pour la pose, suivez la procédure inverse de la dépose.

Mettez de la graisse spécifiée sur la tige-poussoir de l'axe de chape de l'embrayage.

Graisse spécifiée:CASMOLY-L9508

RÉGLAGE

Procédure de purge d'air du cylindre de débrayage

N'utilisez que le liquide spécifié. Évitez le mélange de marques de liquide différentes.

Liquide spécifié :SAE J1703 (DOT 3 ou DOT 4)

1.	Après avoir débranché un capuchon du purgeur d'air de cylindre de débrayage, insérez un boyau de vinyle transparent dans le bouchon.

2.	Desserrez la vis du bouchon et enfoncez et relâchez la pédale d′embrayage environ 10 fois.

3.	Serrez le bouchon (A) quand la pédale d'embrayage est enfoncée. Ensuite, élevez la pédale manuellement.

4.	Après avoir enfoncé la pédale d'embrayage 3 fois de plus, desserrez le bouchon (A) et resserrez-le avec la pédale enfoncée. Soulevez-la à nouveau.

Répétez l′étape 4 deux ou trois fois. (jusqu'à ce qu'il n'y ait pas de bulle dans le liquide)

Couple de serrage :

6,8 ~ 9,8 N.m (0,7 ~ 1,0 kgf.m, 9,2 ~ 13,3 lb-ft)

6.	Remplissez le maître-cylindre d'embrayage avec du liquide spécifié.

Maître-cylindre d’embrayage
