| Description |
| • |
La pompe à huile est alimentée par le moteur. ATF passe à travers le
filtre à huile et est distribué le long des canaux d'huile.
|
| • |
L'huile est à haute pression quand elle quitte la pompe à huile et passe
à travers la soupape de pression de conduite avant d'être alimentée
vers la soupape de commande de frein et d'embrayage, l'embrayage et
les freins.
|
| • |
TCM contrôle la pression hydraulique à l'aide des électrovannes et contrôle
le fonctionnement du frein et de l'embrayage.
|

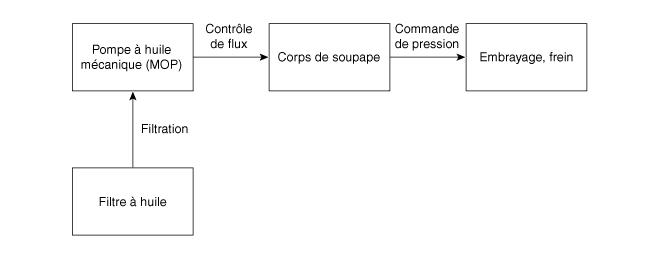

Débit du système hydraulique
Composants et emplacement des composants
emplacement des composants
1. Boîte
de vitesses automatique
2. Filtre à huile
3. Pompe à huile mécanique
...
