Hyundai Tucson Revue Technique Automobile: Diagrammes schématiques

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Bouton du système de démarrage du moteur / Diagrammes schématiques

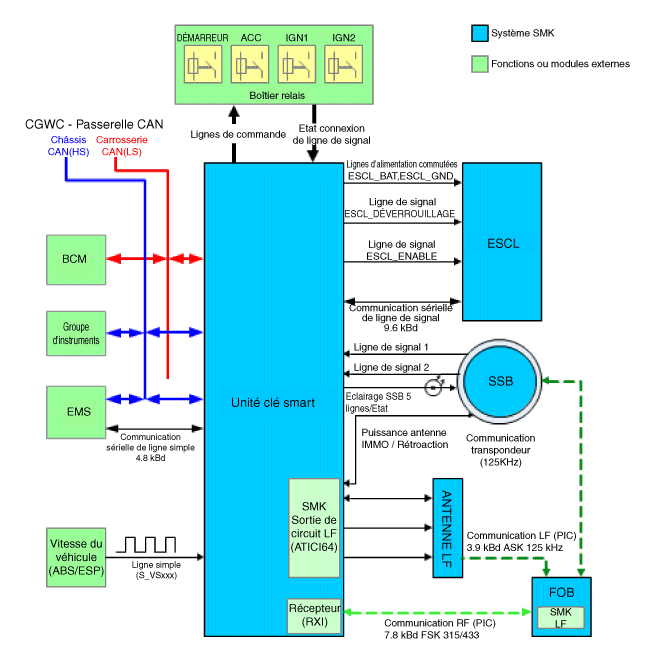

Schéma du circuit

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS 1. Unité clé smart(SMK) 2. Module de commande de carrosserie (BCM) 3. Antenne intérieure 1 4. Antenne intérieure 2 5. Touche FOB ...

Description et fonctionnement

Description DESCRIPTION GÉNÉRALE zDE L′INSTALLATION Le système présente les caractéristiques suivantes : – Changement de l'état d'allumage du ...
