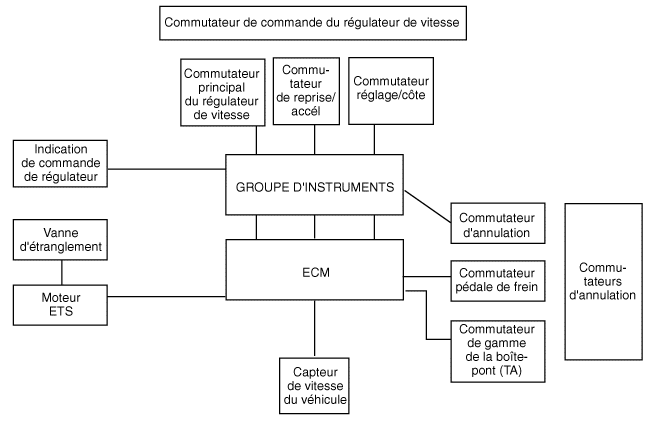

DIAGRAMME FONCTIONNEL DU SYSTÈME

APPERCU DES COMPOSANTS ET DES FONCTIONS

Composants		Fonction
Capteur de vitesse du véhicule		Convertit la vitesse du véhicule en pulsation
ECM		Reçoit des signaux du capteur et des interrupteurs de commande;
Indicateur de régulation de vitesse		S'allume quand l'interrupteur principal de régulation de vitesse est ON (intégré au groupe d'instruments)
Interrupteurs de régulation de vitesse	À interrupteur ON/OFF	Interrupteur d'alimentation électrique de la commande de vitesse automatique
	À interrupteur REPRISE/ACCEL	Commande les fonctions de la commande de vitesse automatique avec l'interrupteur de reprise/accélération (interrupteur de réglage/roue libre).
	Interrupteur de réglage/roue libre
À interrupteurs d′annulation	À interrupteur d′annulation	Envoie des signaux d'annulation à l'ECM.
	Interrupteur de la pédale de frein
	Interrupteur de plage de la boîte de vitesse (A/T)
MOTEUR ETS		Régule la soupape papillon sur la valeur de contrôle ECM.

* ETS : système de papillon électrique

SYSTÈME DE RÉGULATION DE LE CROISIÉRE

...

Description et fonctionnement

RÉGULATION DE VITESSE Le système de régulation de la vitesse est engagé par l'interrupteur principal "ON/OFF" de régulation de vitesse situé sur la droite de la ...
