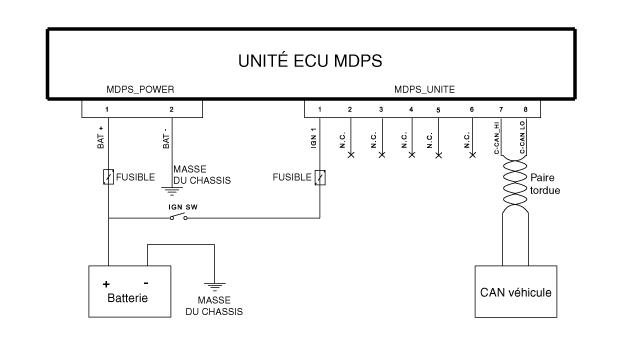

| Diagrammes Schématiques |

| FONCTION DE LA BORNE |

|

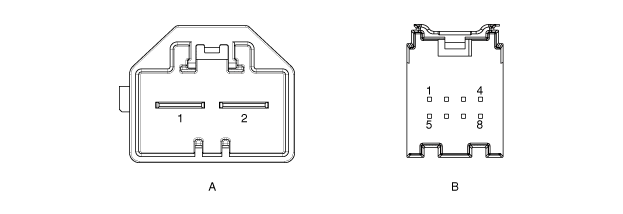

NOM CONNECTEUR |
Numéro de broche |
Nom |
Fonction |
|
MDPS_Power A |
1 |
B : |
BATTERIE + |
|
2 |
MASSE |
BATTERIE (+) |
|
|
MDPS_Unit B |
1 |
ALL1 |
Allumage |
|
2 |
N.C. |
- |
|
|
3 |
N.C. |
- |
|
|
4 |
N.C. |
- |
|
|
5 |
N.C. |
- |
|
|
6 |
N.C. |
- |
|
|
7 |
CAN C haut |
CAN Haut |
|
|
8 |
C-CAN_LO |
CAN Bas |
