Hyundai Tucson Revue Technique Automobile / Système de freinage / Système de freinage d'urgence autonome (AEB) / Diagrammes schématiques

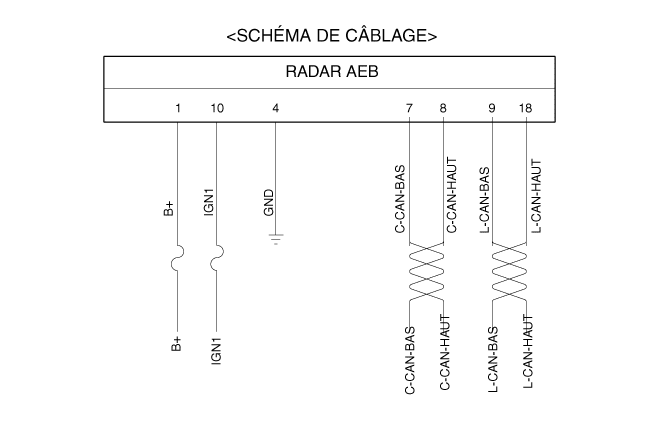

| DIAGRAMME SCHÉMATIQUE |

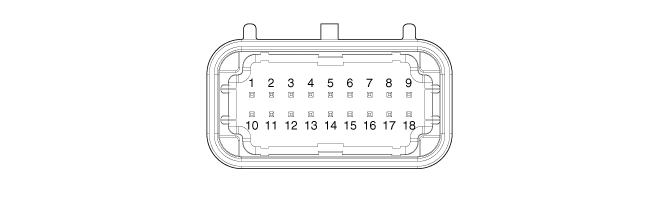

| FONCTION DE LA BORNE |
|
N° |
FONCTION DE LA BORNE |
|
1 |
B. |
|
2 |
NC |
|
3 |
NC |
|
4 |
MASSE |
|
5 |
NC |
|
6 |
NC |
|
7 |
C-CAN_LO |
|
8 |
CAN C haut |
|
9 |
L-CAN_LO |
|
10 |
ALL1 |
|
11 |
NC |
|
12 |
NC |
|
13 |
NC |
|
14 |
NC |
|
15 |
NC |
|
16 |
NC |
|
17 |
NC |
|
18 |
L-CAN_HI |
Composants et emplacement des composants
COMPOSANTS
Ce qui suit concerne la configuration du système AEB.
–
Dispositif de détection (radar et caméra) pouvant reconnaître des obstacles
potentiel ...
