Hyundai Tucson Revue Technique Automobile: ELECTROVANNE D′ADMISSION VARIABLE (VIS)

Description et fonctionnement

Description

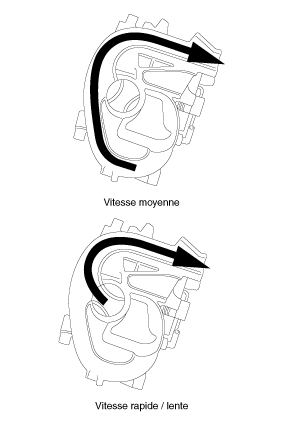

L'électrovanne du collecteur d’admission variable (VIS) est installée sur le collecteur d’admission. Cette soupape VIS commande le modulateur de vide qui active la soupape dans le collecteur d'admission. L'ECM ouvre et ferme cette soupape selon les conditions de fonctionnement du moteur (Voir tableau ci-dessous).

État du moteur
Valve VIS
Fonctionnement
Vitesse moyenne
FERM
En augmentant la performance du moteur en bas régime en réduisant les interférence d'admission dans les cylindres
Vitesse lente/rapide
ouverture
En minimisant la résistance de l'admission en réduisant la longueur du connecteur d'admission et en augmentant la zone d'entrée de l'air

Spécifications

Spécification
Élément
Spécification
Résistance de la bobine ( )
30,0 ~ 35,0 [20°C (68°F)]

Diagrammes schématiques

Schéma du circuit

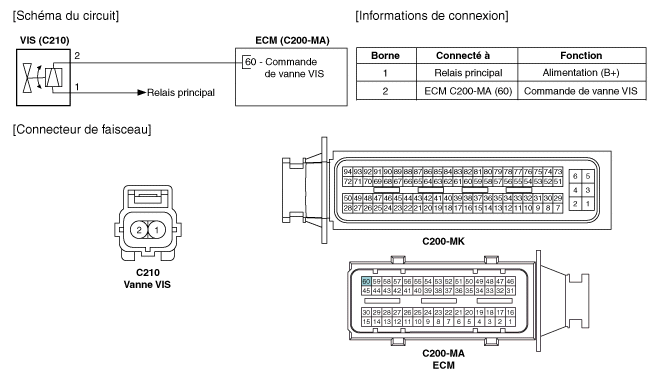

(MT)

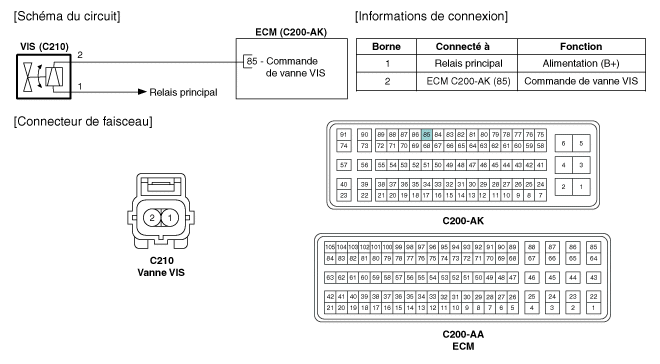

(AT)

Procédures de réparation

Contrôle
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Débranchez le connecteur de soupape VIS.
3.
Mesurez la résistance entre les bornes 1 et 2 de la VIS.
Spécification :Se référer aux "Spécifications"
DÉPOSE
1.
Réglez le contacteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).
2.
Débranchez le connecteur (A) de l'électrovanne d'admission variable.
3.
Débranchez les flexibles de dépression (B) de la soupape.
4.
Déposez l'écrou d'installation puis déposez la soupape du réservoir d'équilibre.

INSTALLATION

Installez le composant aux couples spécifiés.
Notez que des dommages internes peuvent se produire si le composant tombe. Si les composants sont tombés, contrôlez avant l'installation.

Prenez soin de maintenir les corps étrangers hors de la soupape.
1.
Pour la pose, suivez la procédure inverse de la dépose.
